案例分析

第一章 软件工程

1.1 结构化需求分析

数据流图(DFD)

  • 数据流
  • 加工
  • 数据存储
  • 外部实体

功能模型

行为模型

数据模型

数据字典

  • 数据元素
  • 数据结构
  • 数据流
  • 数据存储
  • 加工逻辑
  • 外部实体

状态转换图(STD)

  • 状态(初态、终态)
  • 事件

实体联系图(ER)

  • 实体
  • 联系

数据流图基本概念

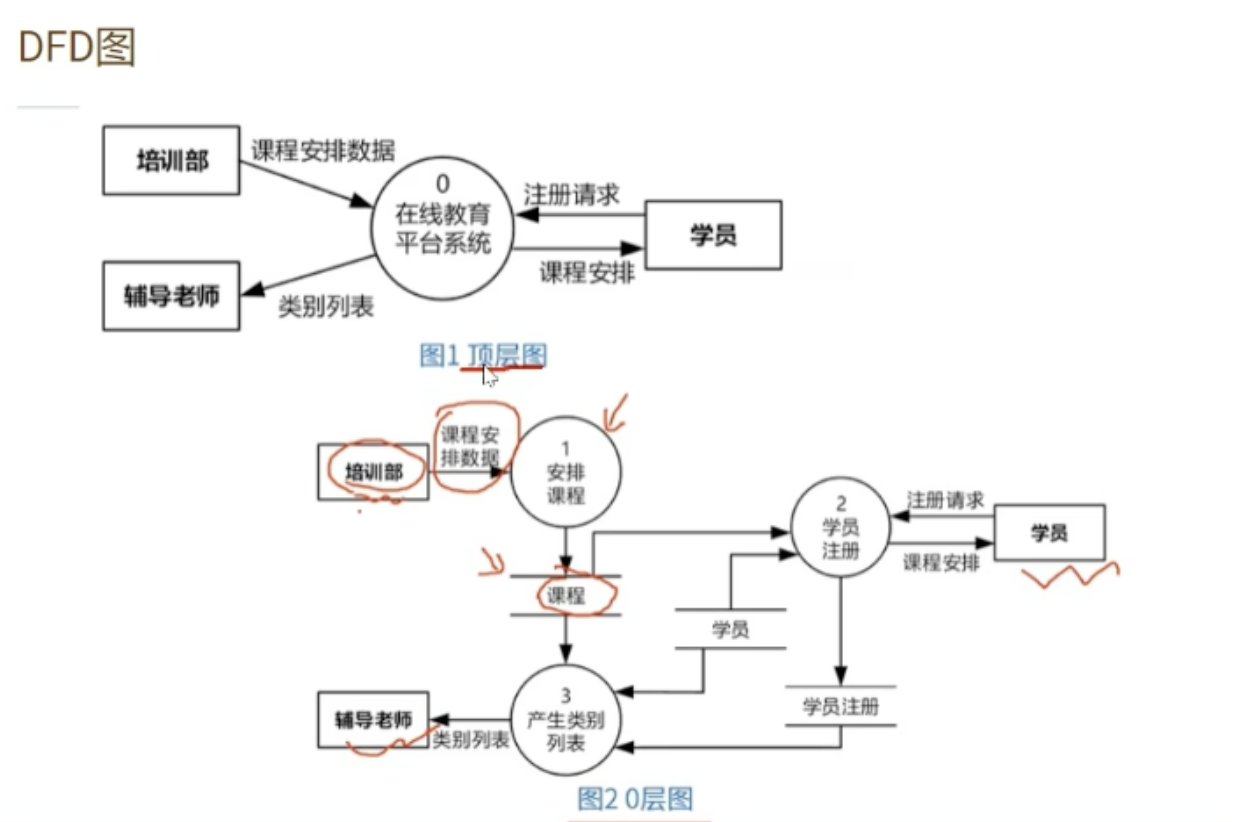

数据流图 DFD

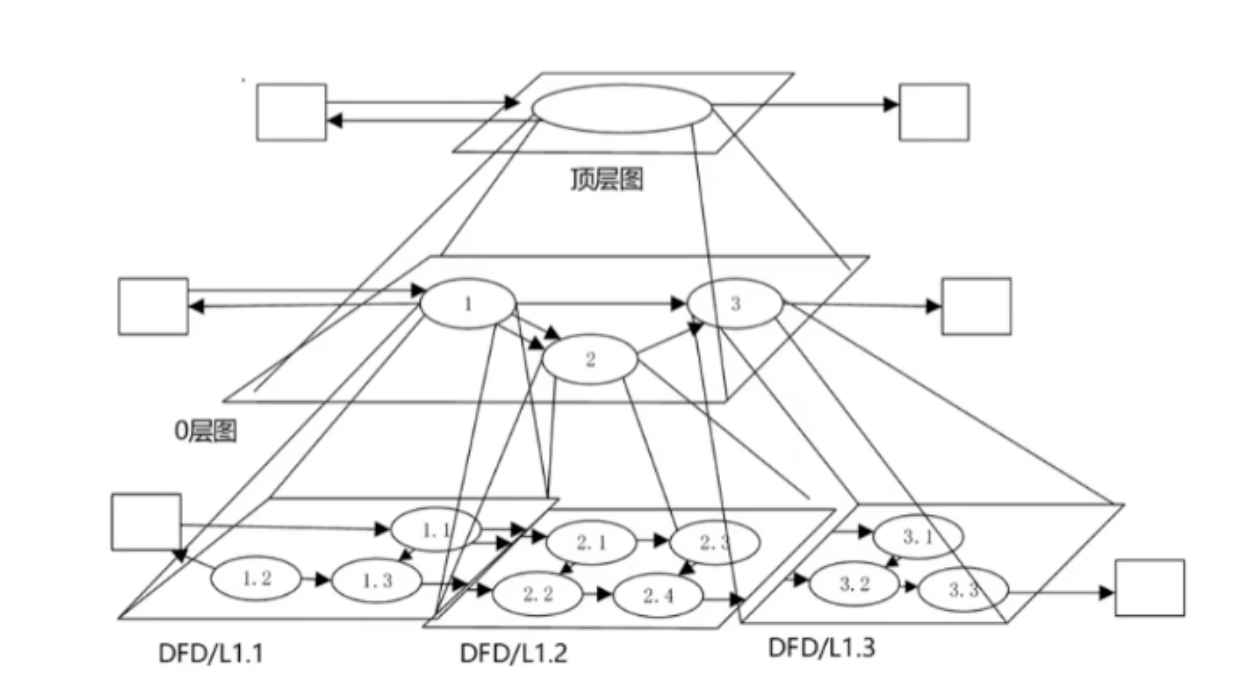

数据流图层次化

数据流图层次化

数据流图平衡原则

  • 父图与子图之间的平衡
  • 子图内平衡

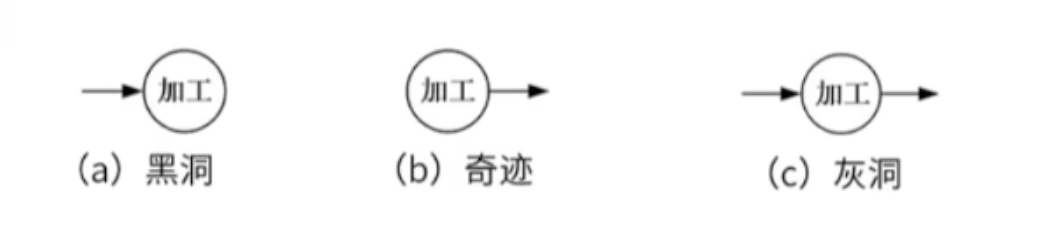

异常现象

异常现象

黑洞：一个加工只有输入数据流而无输出数据流

奇迹：一个加工只有输出数据流而无输入数据流

灰洞：若一个加工的输入数据流无法通过加工产生输出

考察内容

一、补充实体

实体可能是：

1、人物角色：如客户、管理员、主管、经理、老师、学生

2、组织机构：如银行、供应商、募捐机构

3、外部系统：如银行系统、工资系统、后台数据库(当要开发的是中间件时)

二、补充存储

存储的文字方面特征："**文件" "**表" "**库" "**清单" "**档案"

三、补充数据流

1、数据平衡原则

  • 顶层图与0层图对比，是否有顶层图有，单0层图没有的数据流，或反之
  • 检查图中每个加工，是否存在只有入没有出，或只有出没有入，或根据输入的数据无法产生对应的输出的情况

2、按题目说明与图进行匹配

说明中的每一句话，都能与图中有对应关系，当把说明中的实体与数据流标识出来之后，容易缩小对应范围，找出纰漏

四、补充加工名

加工是用于处理数据流的，所以要补充加工名，可以把该加工涉及到的数据流，在说明中标识出来，再在数据流名称所在的句子中，找”动词+名词”的结构，分析是否可作为加工

“动词 + 名词”如：生成报告、发出通知、批改作业、记录分数，当然这只是普通情况，也有例外，如物流跟踪、用户管理

1.2 面向对象需求分析UML

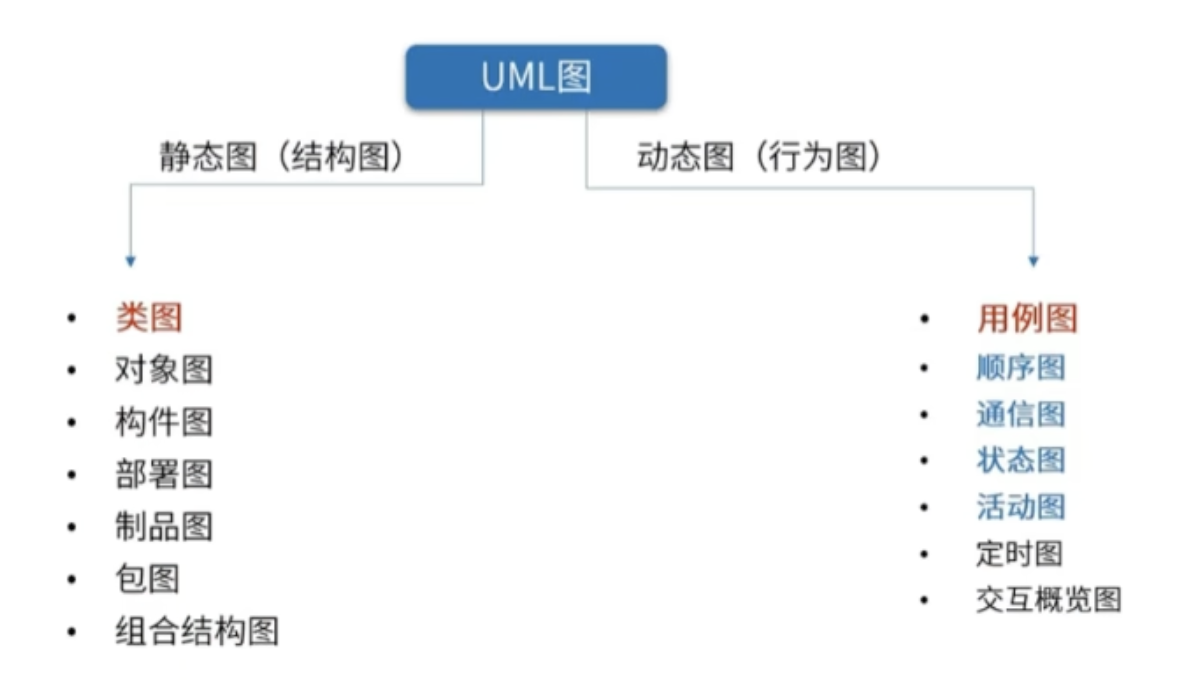

一、UML图

UML

二、用例图

用例图描述一组用例、参与者及他们之间的关系

用户角度描述系统功能

参与者是外部触发因素(包括用户、组织、外部因素、时间)

用例是功能单元

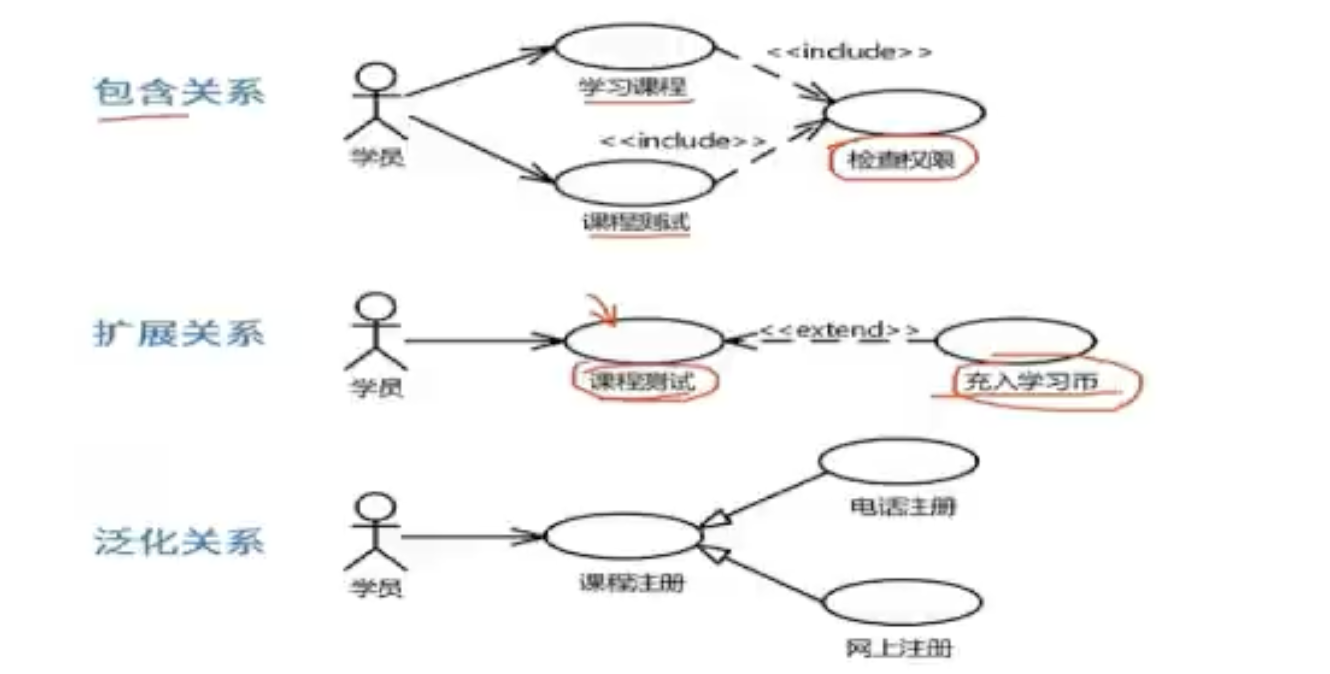

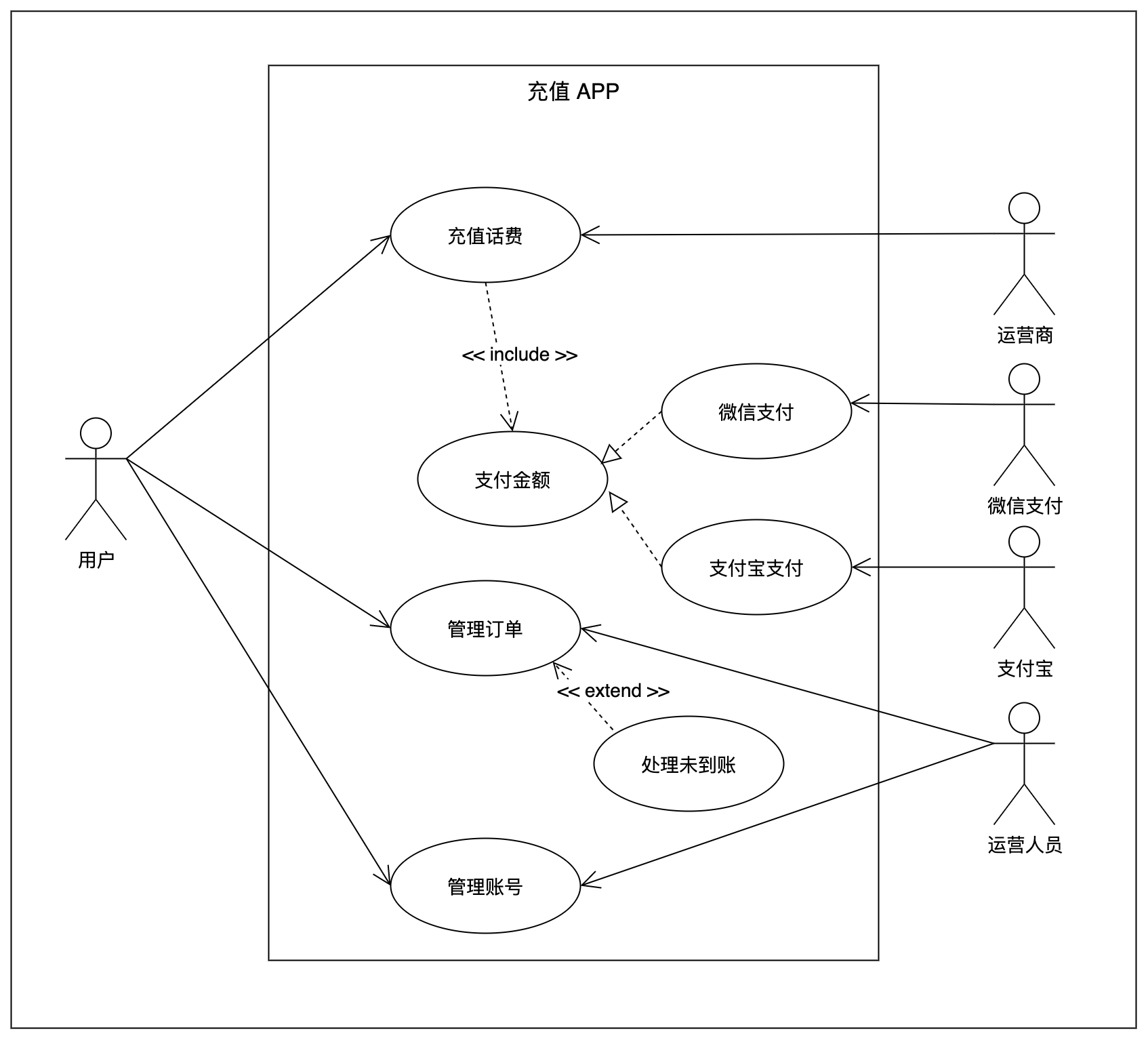

用例图

包含 扩展 泛化

包含关系：其中这个提取出来的公共用例称为抽象用例，而把原始用例称为基本用例或基础用例，当可以从两个或两个以上的用例中提取公共行为时，应该使用包含关系来表示它们

扩展关系：如果一个用例明显地混合了两种或两种以上的不同场景，即根据情况可能发生多种分支，则可以将这些用例分为一个基本用例和一个或多个扩展用例，这样使描述可能更加清晰

泛化关系：当多个用例共同拥有一种类似的结构和行为的时候，可以将它们的共性抽象成为父用例，其他的用例作为泛化关系中的子用例，在用例的泛化关系中，子用例是父用例的一种特殊形式，子用例继承了父用例所有的结构、行为和关系

用例图

三、类图与对象图

类图：类图描述一组类、接口、协作和它们之间的关系

对象图：对象图描述一组对象及它们之间的关系，对象图描述了在类图中所建立的事物实例的静态快照

  • 类名，方法名，属性名
  • 多重度
  • 关系

多重度

1: 表示一个集合中的一个对象对应另一个集合中的一个对象

0..*：表示一个集合中的一个对象对应另一个集合中的0个或多个对象(可以不对应)

1..*：表示一个集合中的一个对象对应另一个集合中的一个或多个对象(至少对应一个)

*：表示一个集合中的一个对象对应另一个集合中的多个对象

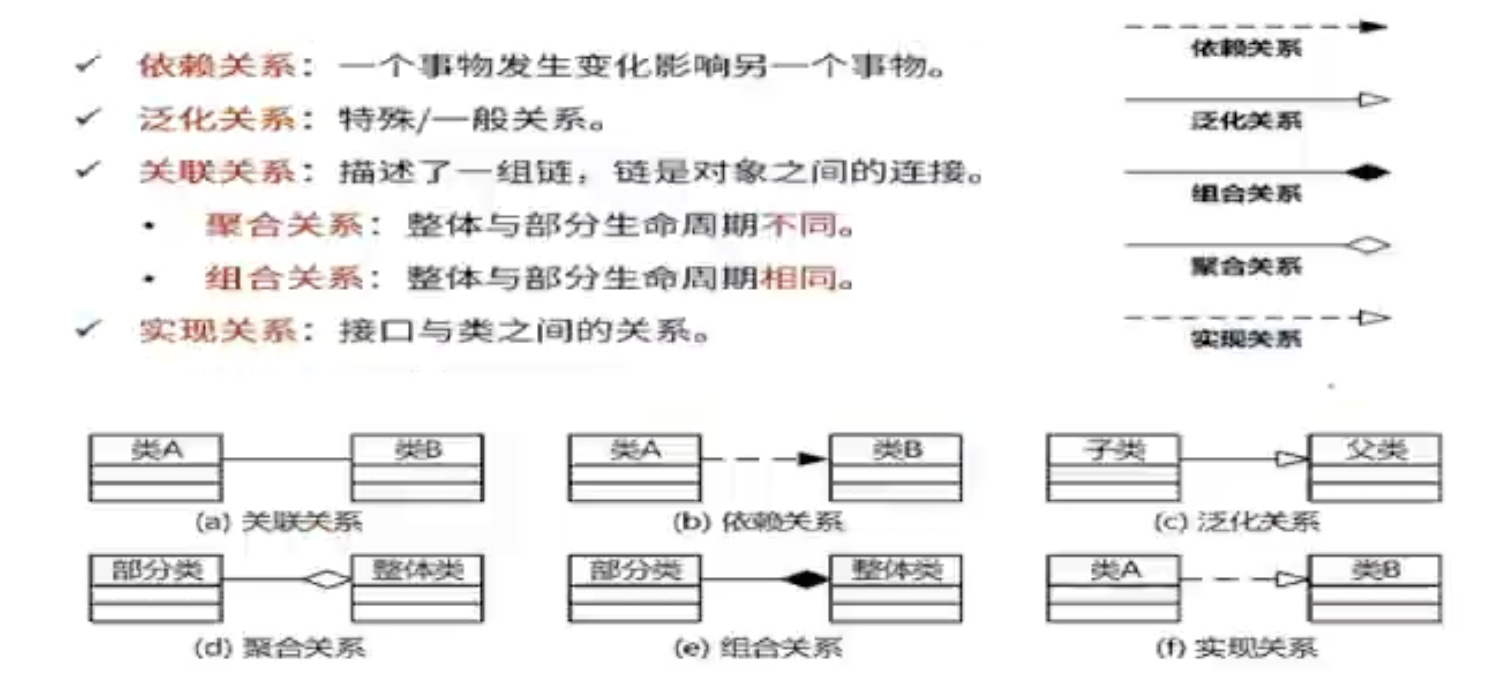

关系

关系

四、顺序图

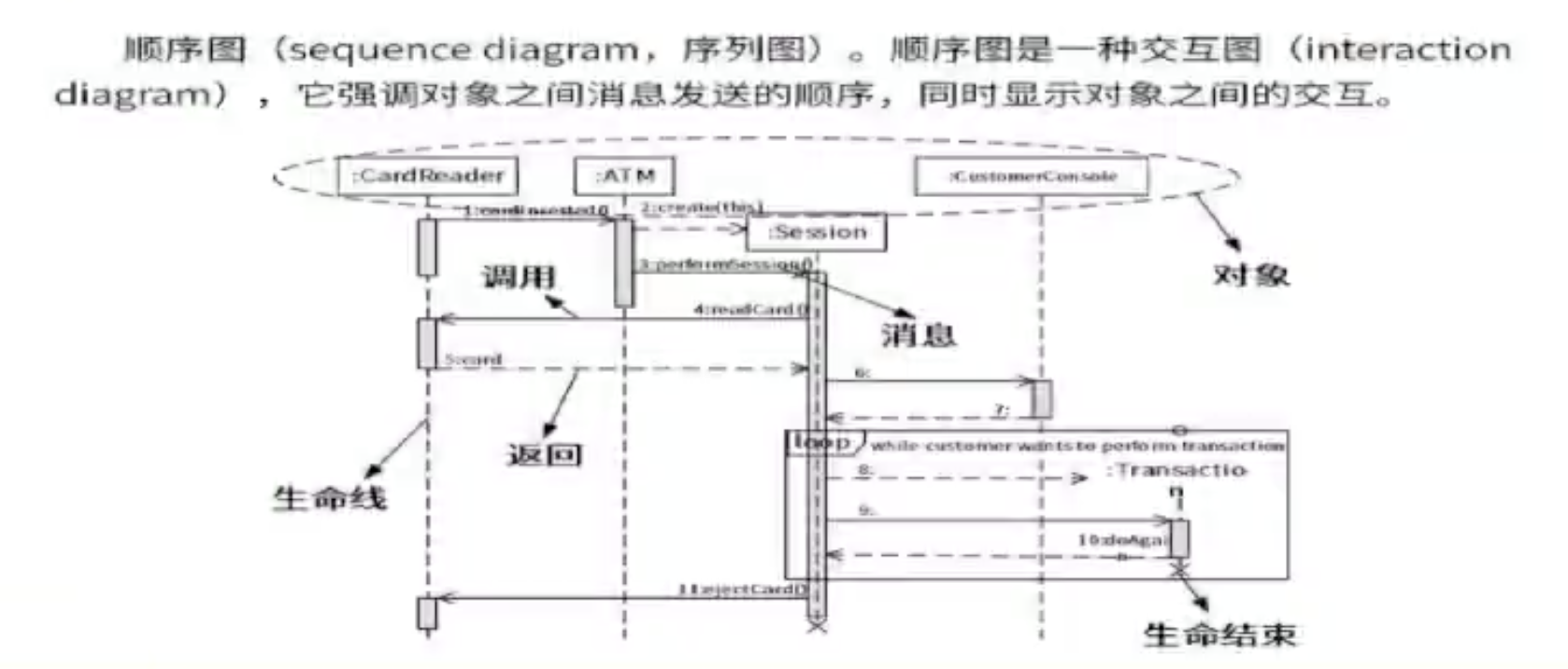

顺序图

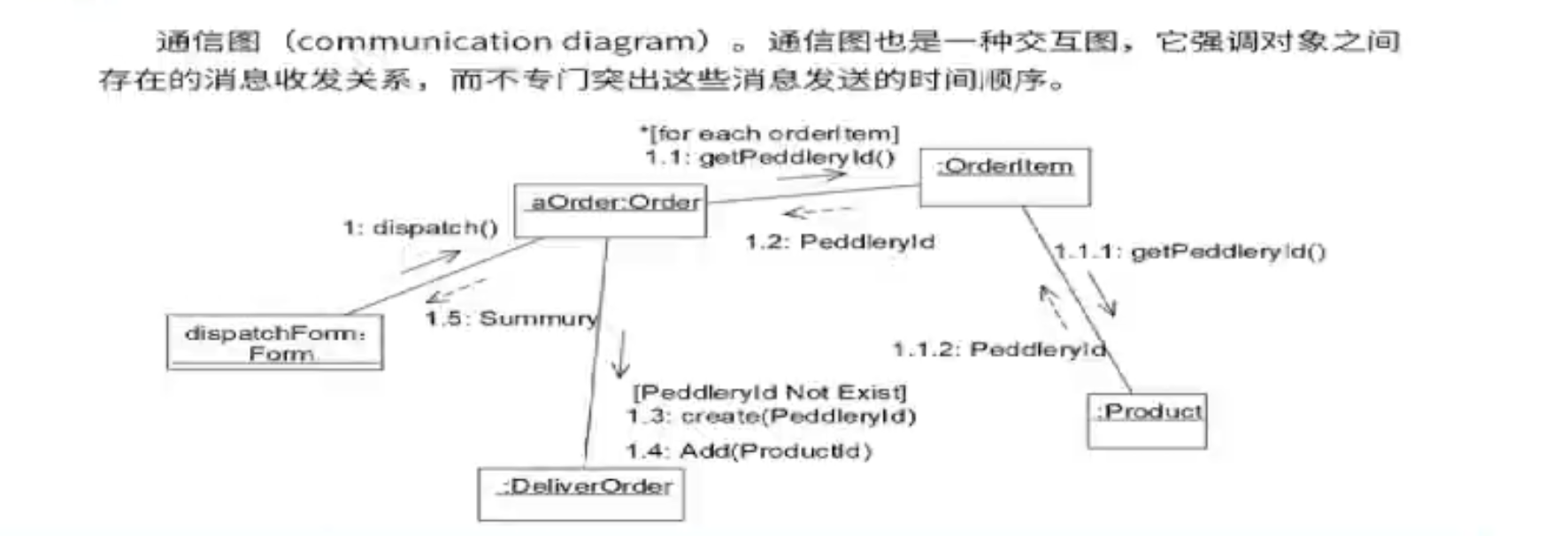

五、通信图

通信图

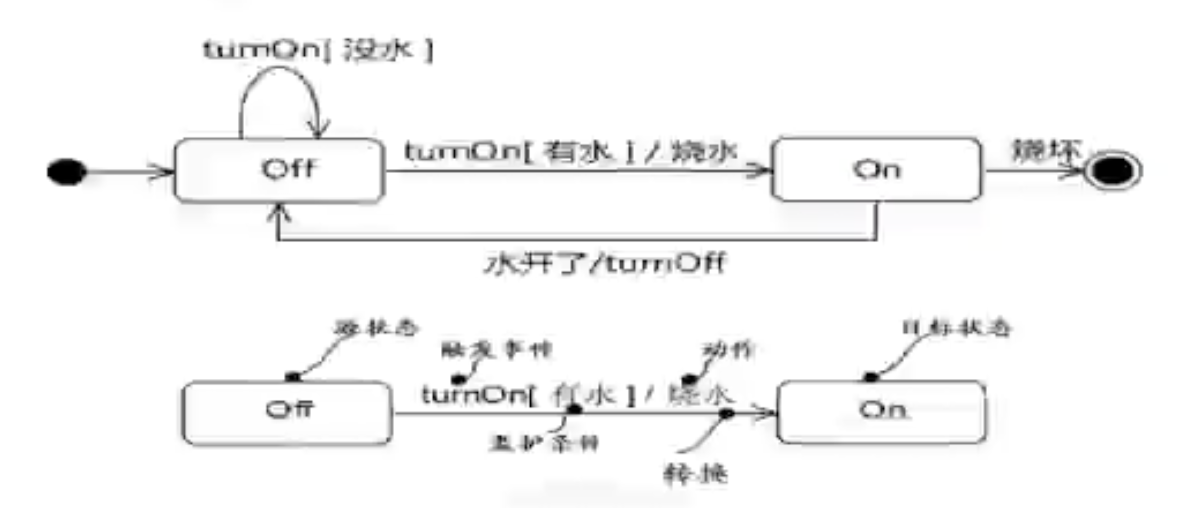

六、状态图

状态图是对类描述的补充，用于展现此类对象所具有的可能状态，以及某些事件发生时其状态转移情况

状态图

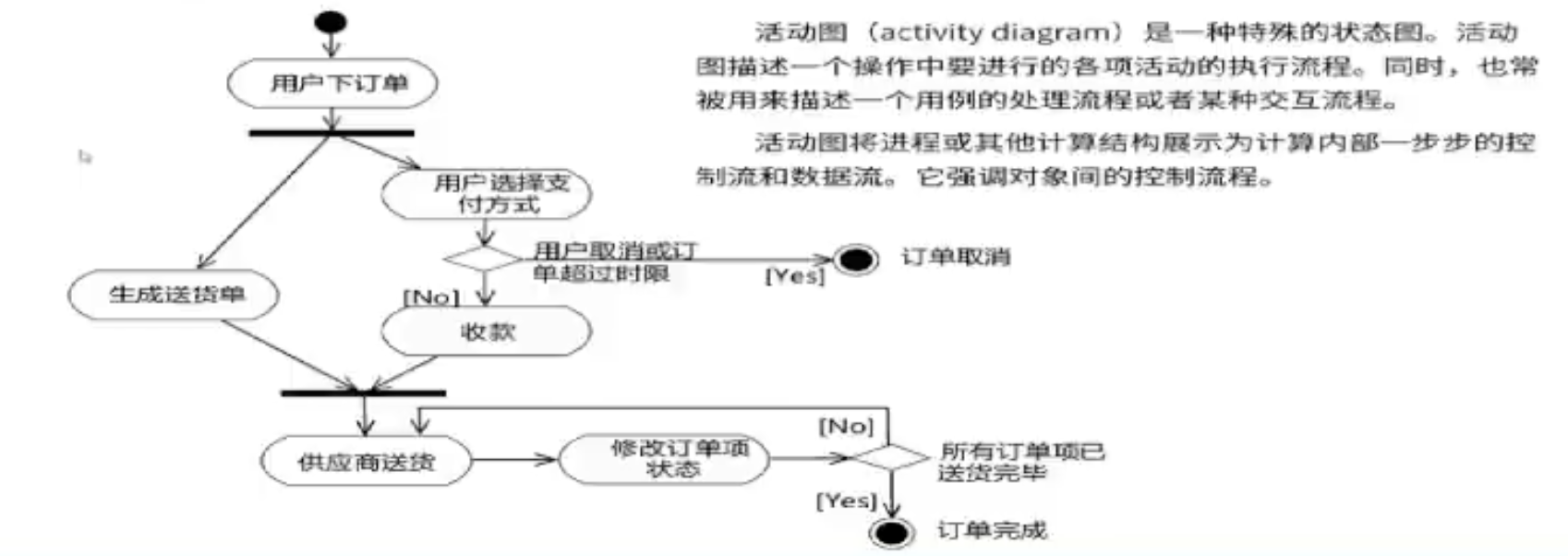

七、活动图

活动图

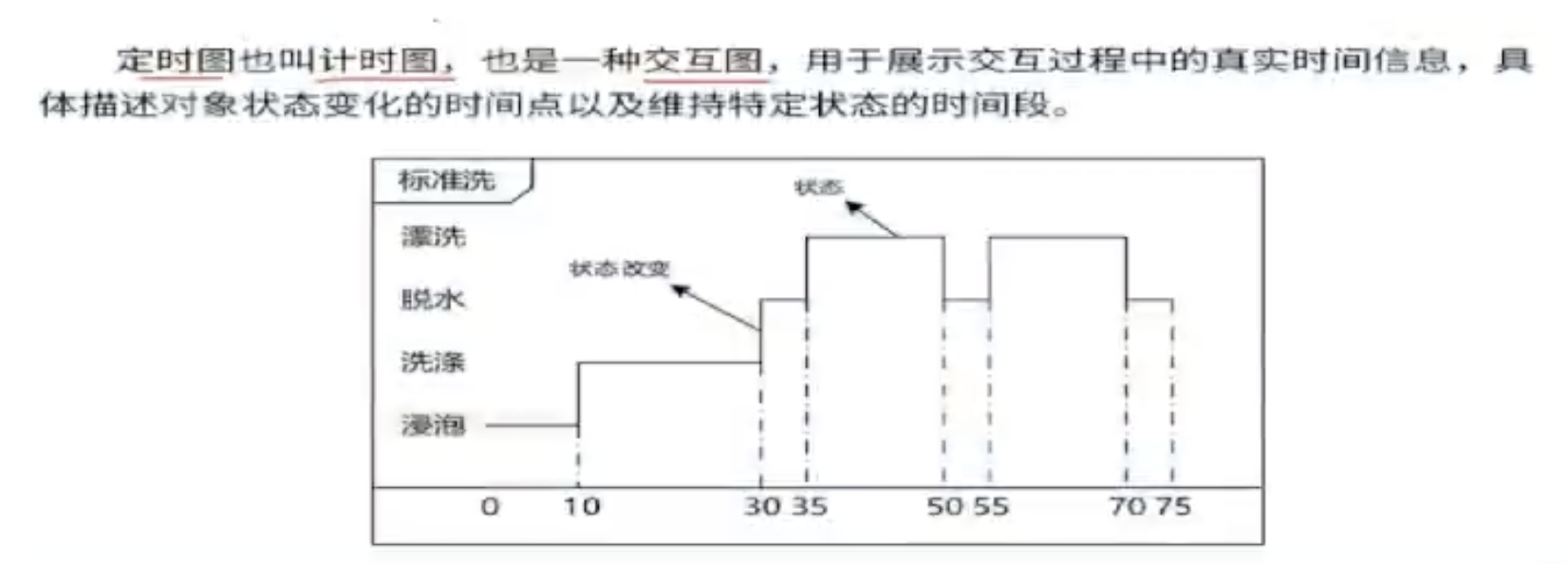

八、定时图

定时图

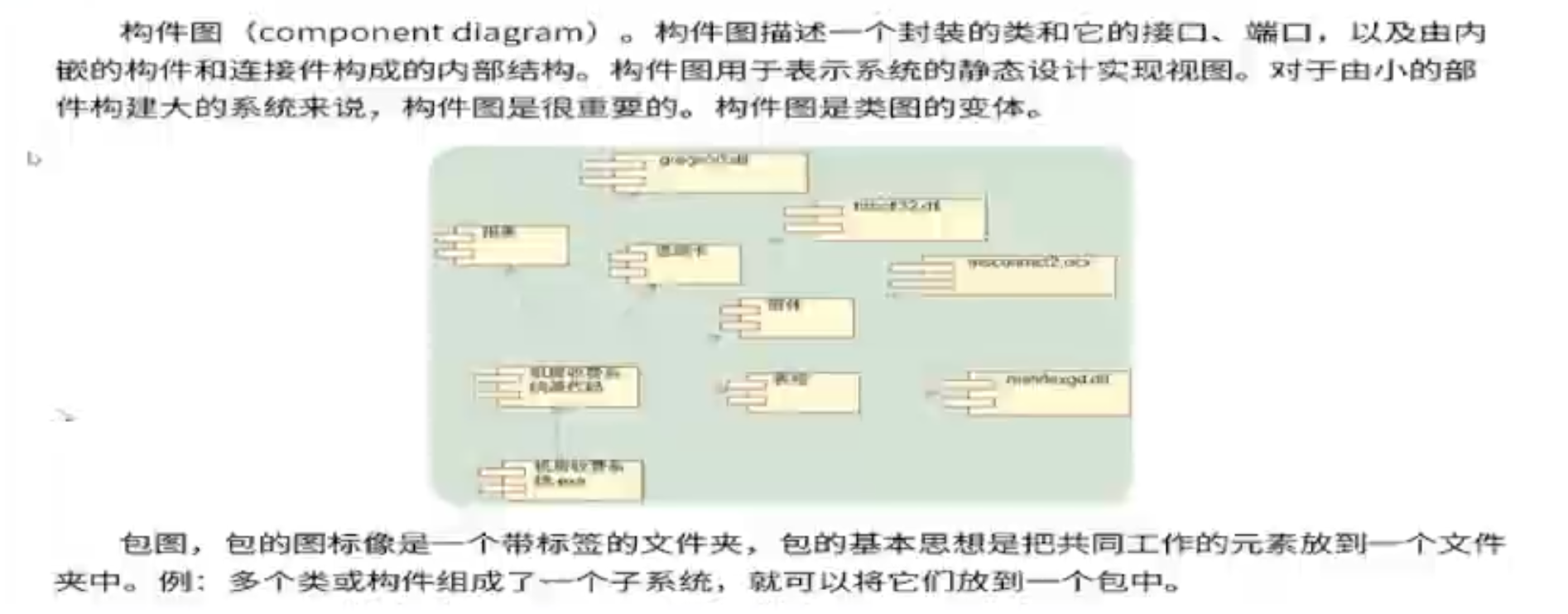

九、构件图和包图

构件图和包图

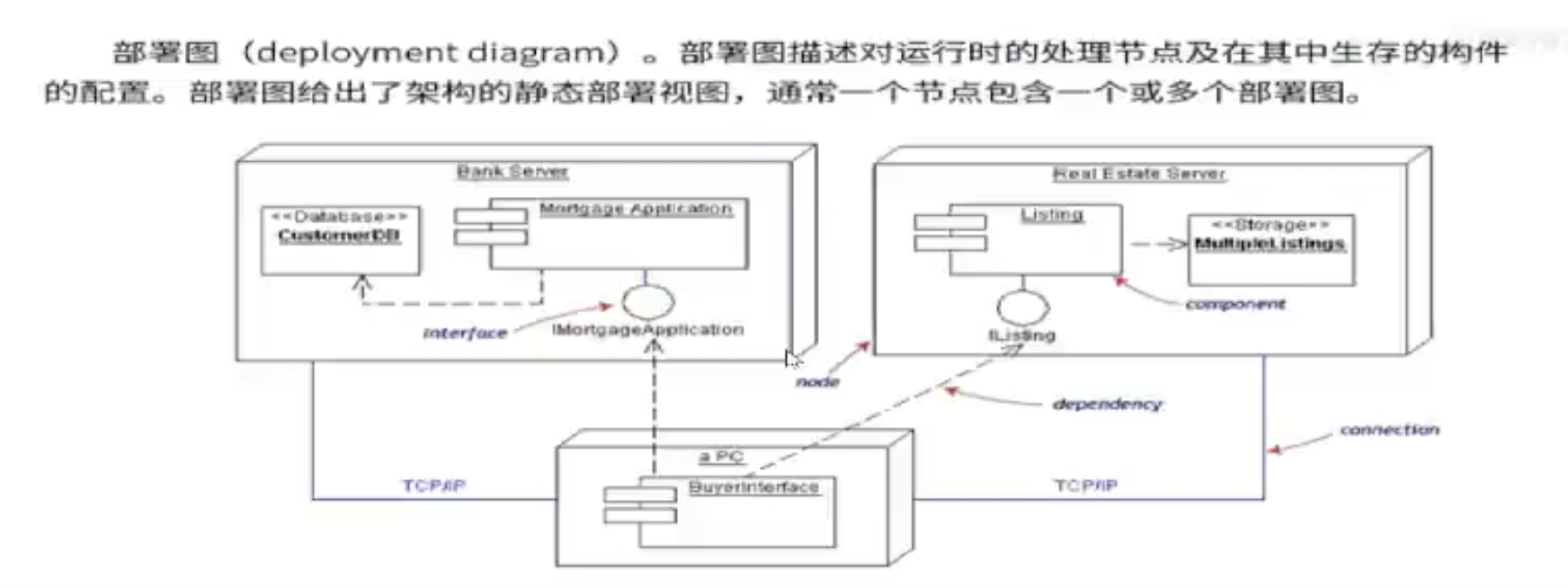

十、部署图

部署图

第二章 架构设计

2.1 软件架构风格

五大架构风格 子风格
数据流风格 批处理、管道-过滤器
调用/返回风格 主程序/子程序、面向对象、层次结构
独立构件风格 进程通信、事件驱动系统(隐式调用)
虚拟机风格 解释器、规则系统
仓库风格 数据库系统、黑板系统、超文本系统

软件架构风格是指描述特定软件系统组织方式的惯用模式，组织方式描述了系统的组成构件和这些构件的组织方式，惯用模式则反映众多系统共有的结构和语义

2.2 层次型软件架构风格

一、C/S架构与B/S架构

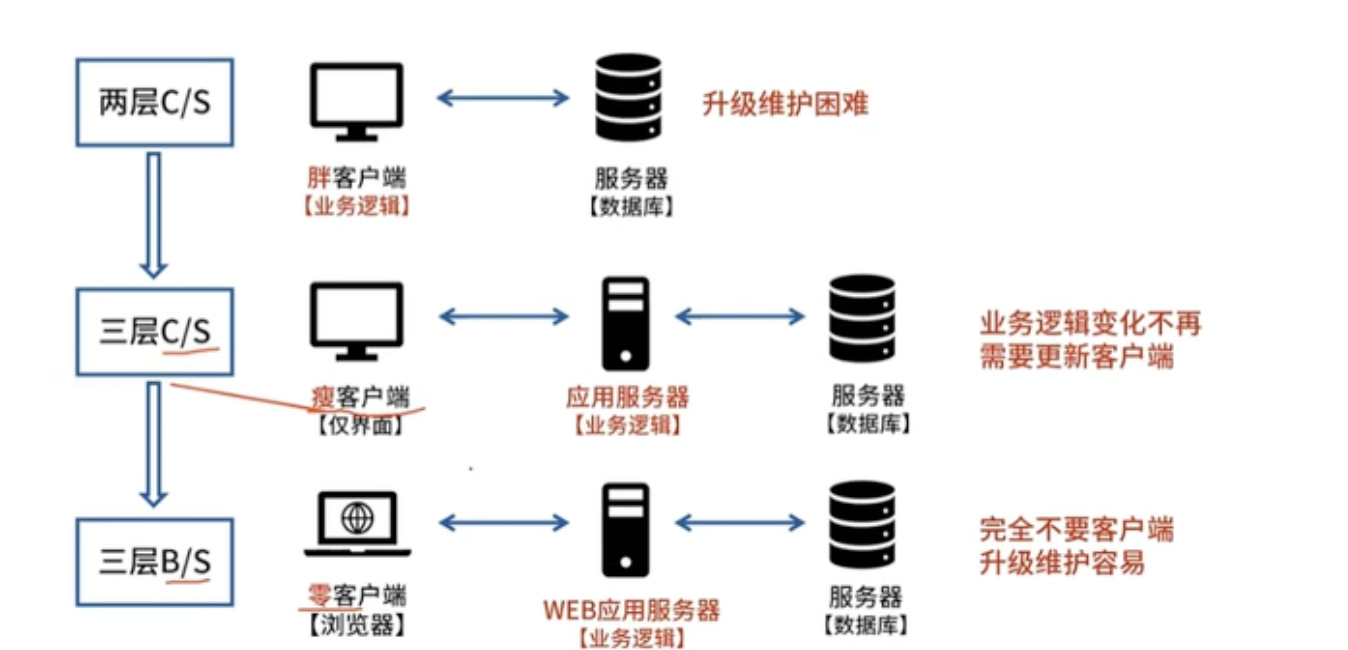

c/s b/s

二、常用层次架构

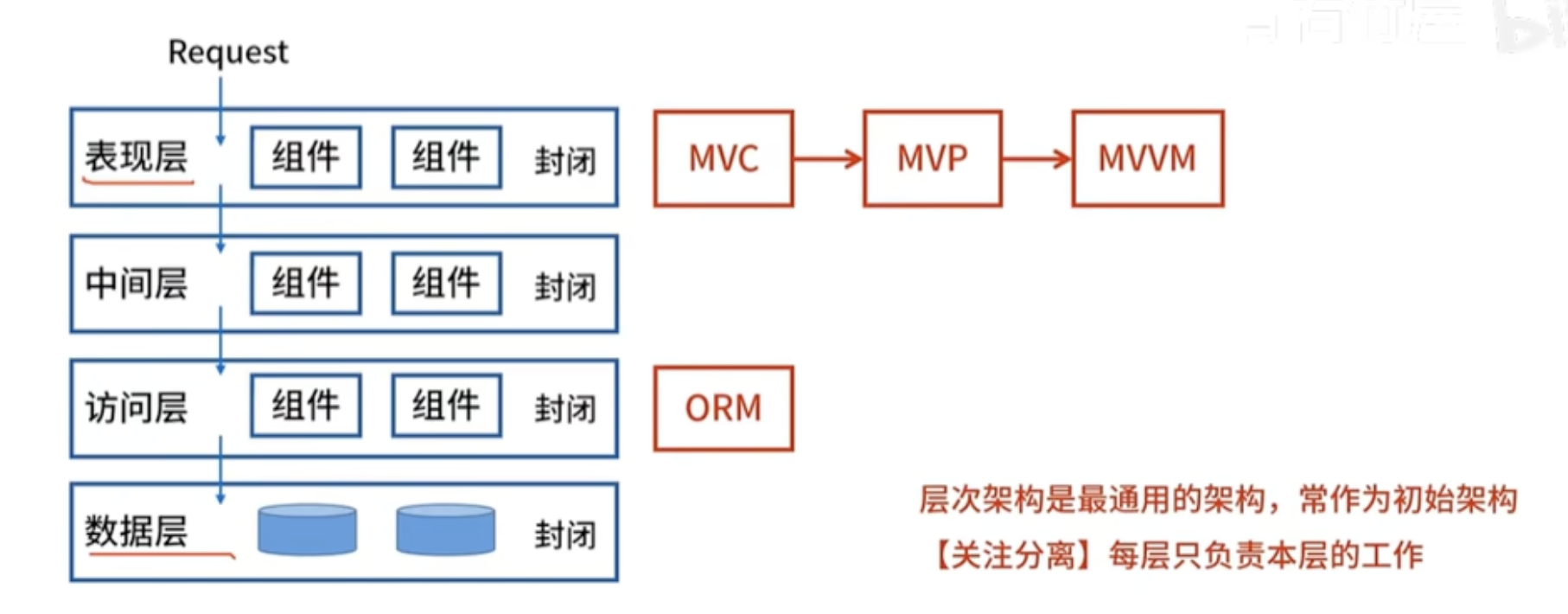

常用层次架构

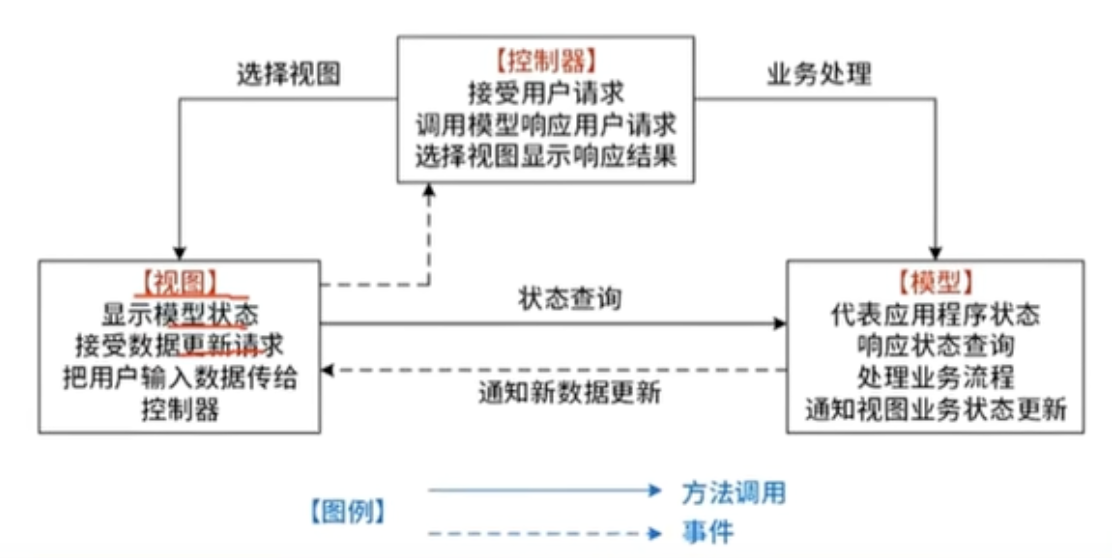

三、MVC架构风格

  • Model（模型）应用程序的主体部分，模型表示业务数据和业务逻辑，一个模型通为多个视图提供数据，提高应用的可重用性
  • View（视图）用户看到并与之交互的界面，接收用户输入数据，向用户展示数据
  • Controller（控制器）用户界面与Model的接口解释视图的输入，将其解释为系统能够理解的对象，同时识别用户运作，将其解释为对模型特定方法的调用，处理来自于模型的事件和模型逻辑执行的结果，调用适当的视图为用户提供反馈
MVC架构

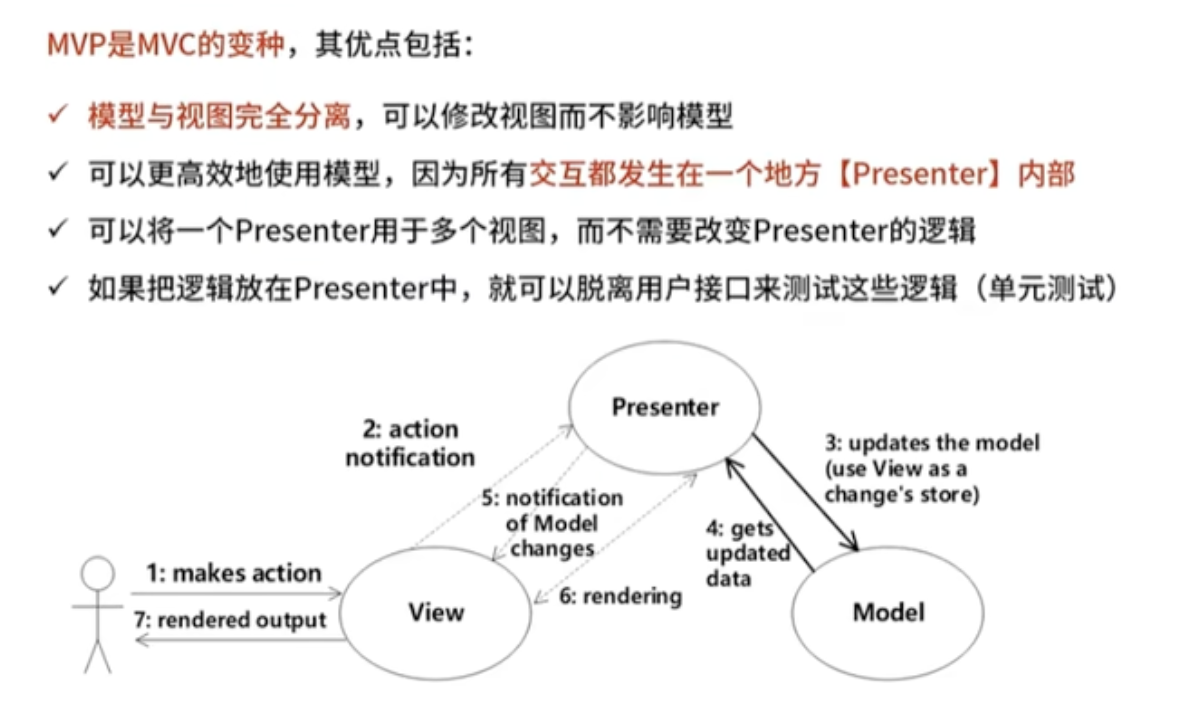

四、MVP架构风格

MVP架构

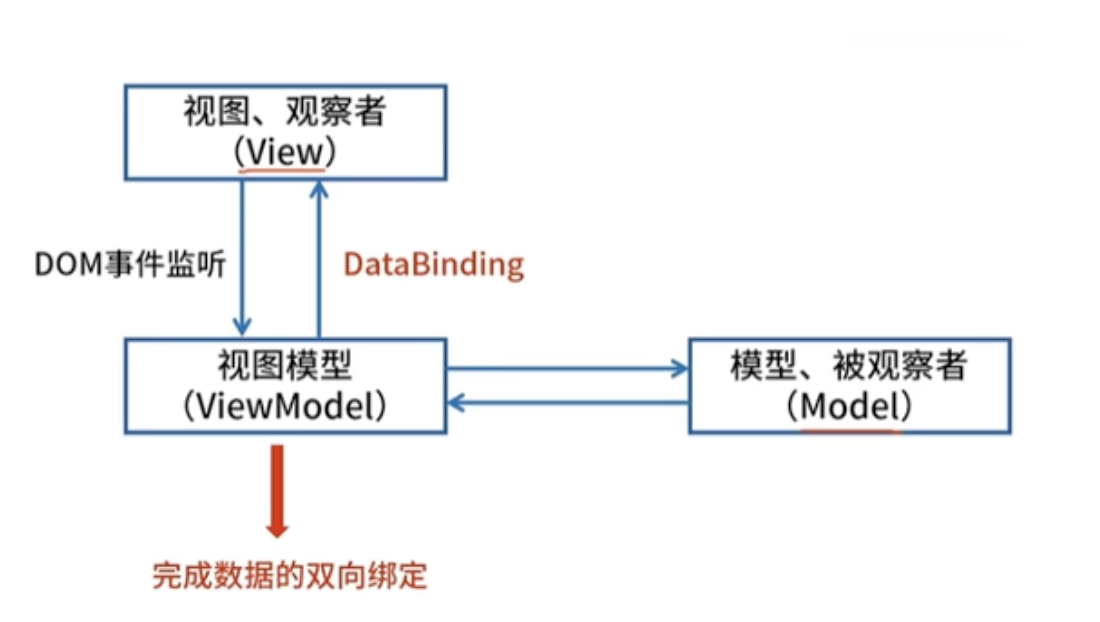

五、MVVM架构风格

MVVM架构

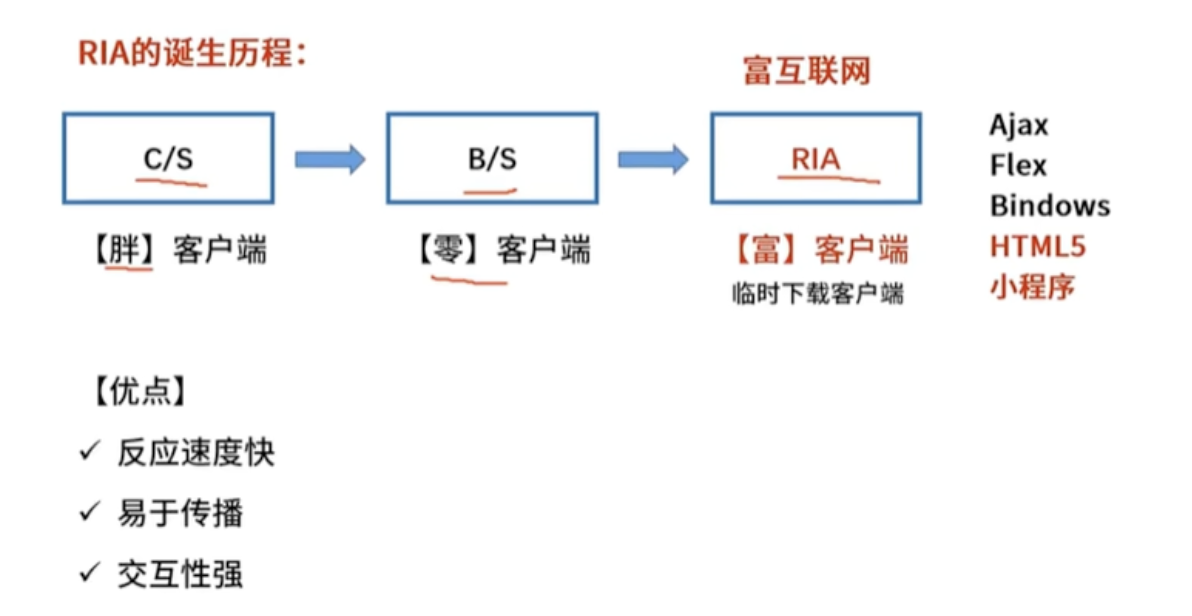

六、RIA架构风格

RIA架构

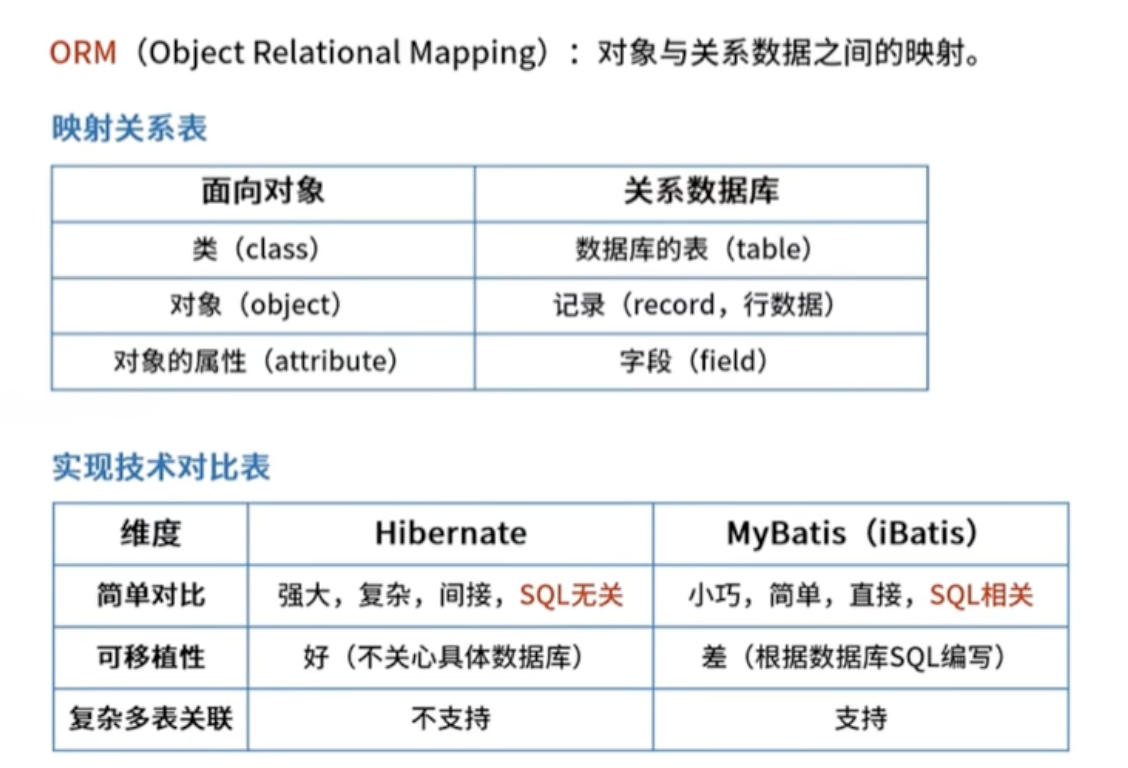

七、数据访问层设计

数据访问层设计

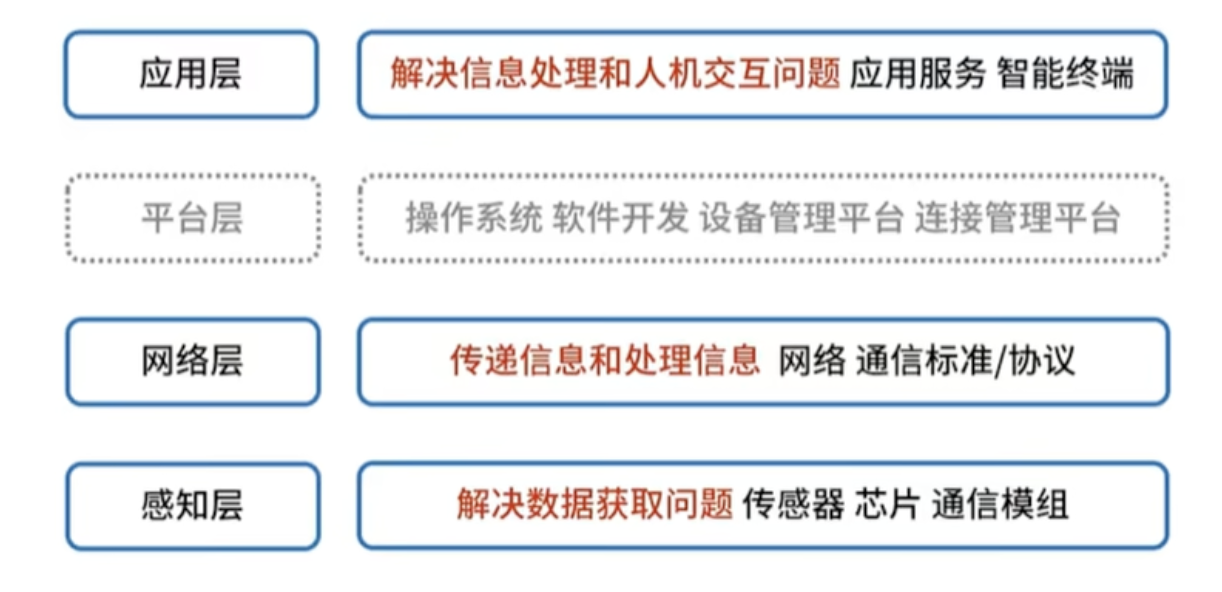

八、物联网分层架构

物联网分层架构

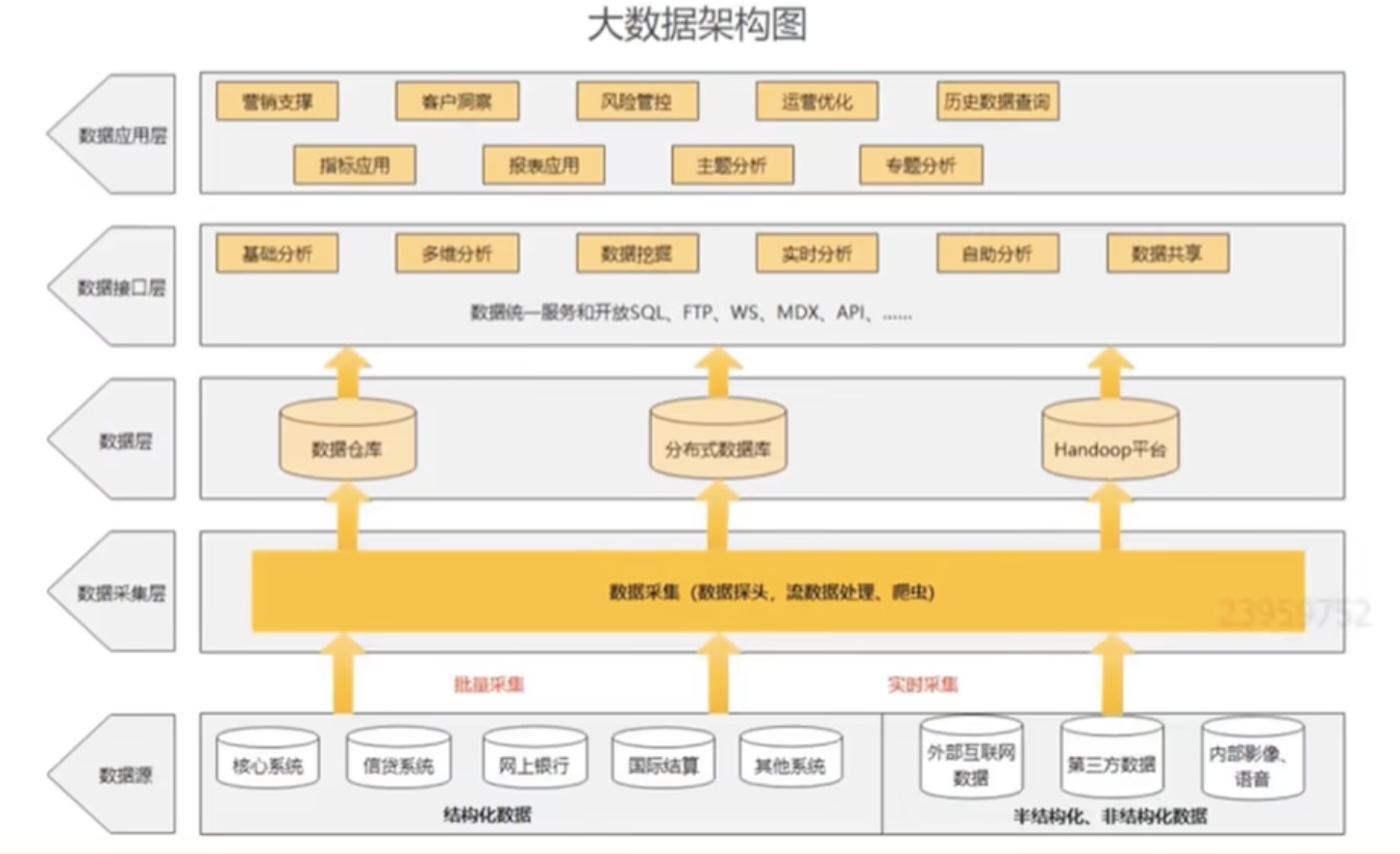

九、大数据分层架构

大数据分层架构

2.3 面向服务的软件架构风格

2.3.1 基于服务的架构(SOA)

服务是一种为了满足某项业务需求的操作、规则等的逻辑组合，它包含一系列有序活动的交互，为实现用户目标提供支持

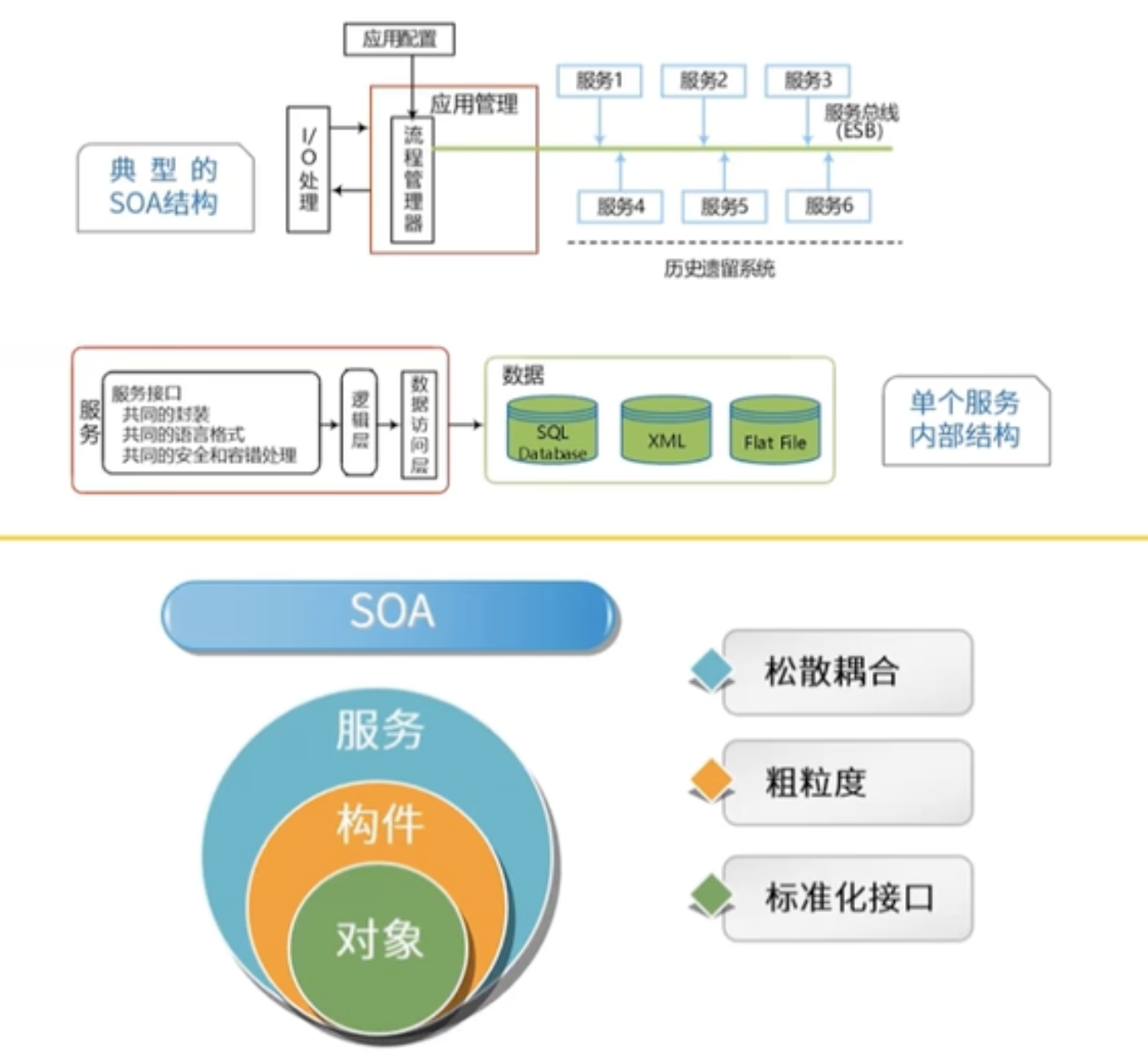

SOA
  • 服务构件粗粒度，传动构件细粒度居多
  • 服务构件的接口是标准的，主要是WSDL接口，传统构件常以具体API形式出现
  • 服务构件的实现与语言无关，传统构件绑定某种特定语言
  • 服务构件可以通过构件容器提供QoS的服务，传统构件完全由程序代码直接控制

2.3.2 WEB服务

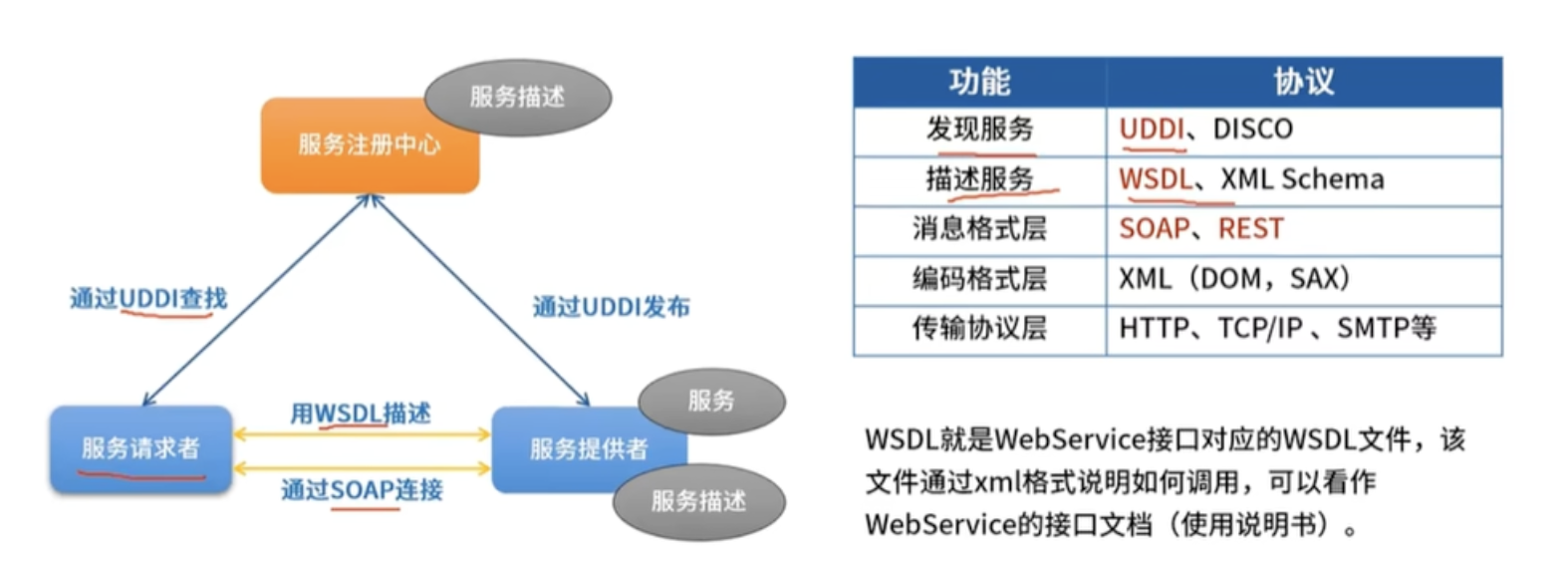

WEB架构

2.3.3 REST

REST(Representational State Transfer，表述性状态转移)是一种通常使用HTTP和XML进行基于Web通信的技术，可以降低开发的复杂性，提高系统的可伸缩性

获取：GET

添加：POST

删除：DELETE

修改：PUT

REST的5个原则：

  • 网络上的所有事物都被抽象为资源
  • 每个资源对应一个唯一的资源进行操作
  • 通过通用的连接件接口对资源进行操作
  • 对资源的各种操作不会改变资源标识
  • 所有的操作都是无状态的

2.3.4 企业服务总线ESB

  • 提供位置透明性的消息路由和寻址服务
  • 提供服务注册和命名的管理功能
  • 支持多种的消息传递范型
  • 支持多种可以广泛使用的传输协议
  • 支持多种数据格式及其相互转换
  • 提供日志和监控功能

2.3.5 微服务

一、基本概念

顾名思义，就是很小的服务，所以它属于面向服务框架的一种

二、微服务优点与挑战

优点：

  • 复杂应用解耦：小服务(且专注于做一件事) 化整为零，易于小团队开发
  • 独立：独立开发，独立测试及独立部署(简单部署) 独立运行(每个服务独立在其独立进程中)
  • 技术选型灵活：支持异构(如：每个服务使用不同数据库)
  • 容错：故障被隔离在单个服务中，通过重试、平稳退化等机制实现应用层容错
  • 松耦合，易扩展：可根据需求独立扩展

面临问题和挑战：

  • 分布式环境的数据一致性【更复杂】
  • 测试的复杂性【服务间依赖测试】
  • 运维的复杂性

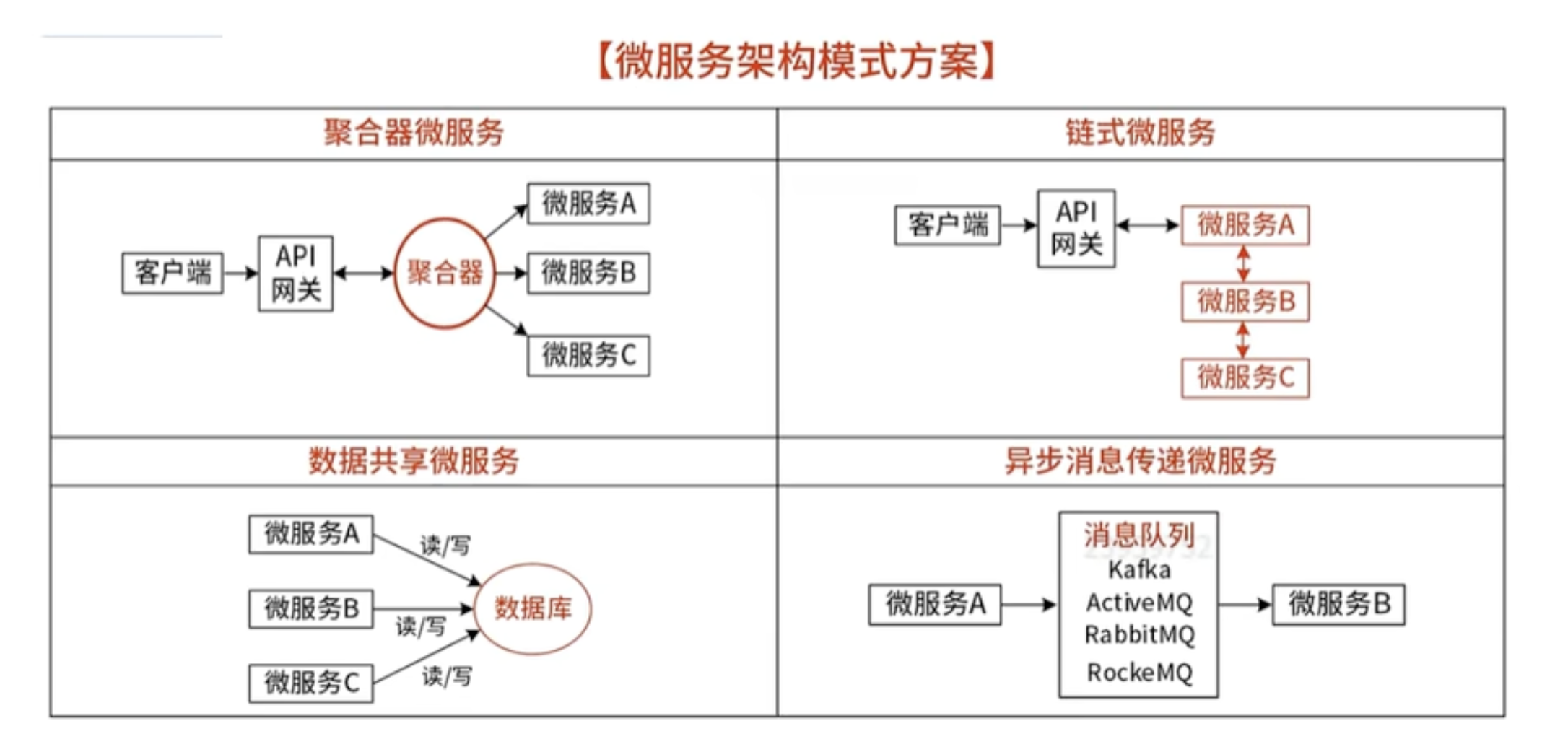

三、微服务架构模式方案

微服务架构模式方案

四、微服务与SOA区别

  • 微服务比SOA更精细，可以独立进程方式存在
  • 微服务接口更通用化，如用HTTP RESTful，各种终端都可调用，语言无关，平台无关
  • 更倾向于分布式部署，互联网场景更适合

2.4 云原生架构风格

2.4.1 云计算概念及分类

【云计算】是集合了大量计算设备和资源，对用户屏蔽底层差异的分布式处理架构，其用户与提供实际服务的计算资源是相分离的

【云计算优点】超大规模、虚拟化、高可靠性、高可伸缩性、按需服务、成本低【前期投入低、综合使用成本也低】

云计算【按服务类型分类】

  • SaaS【软件即服务】基于多租户技术实现，直接提供应用程序
  • Paas【平台即服务】虚拟中间件服务器、运行环境和操作系统
  • IaaS【基础设施即服务】包括服务器、存储和网络等服务

云计算【按部署方式分类】

  • 公有云：面向互联网用户需求，通过开放网络提供云计算服务
  • 私有云：面向企业内部提供云计算服务
  • 混合云：兼顾以上两种情况的云计算服务

2.4.2 云计算架构

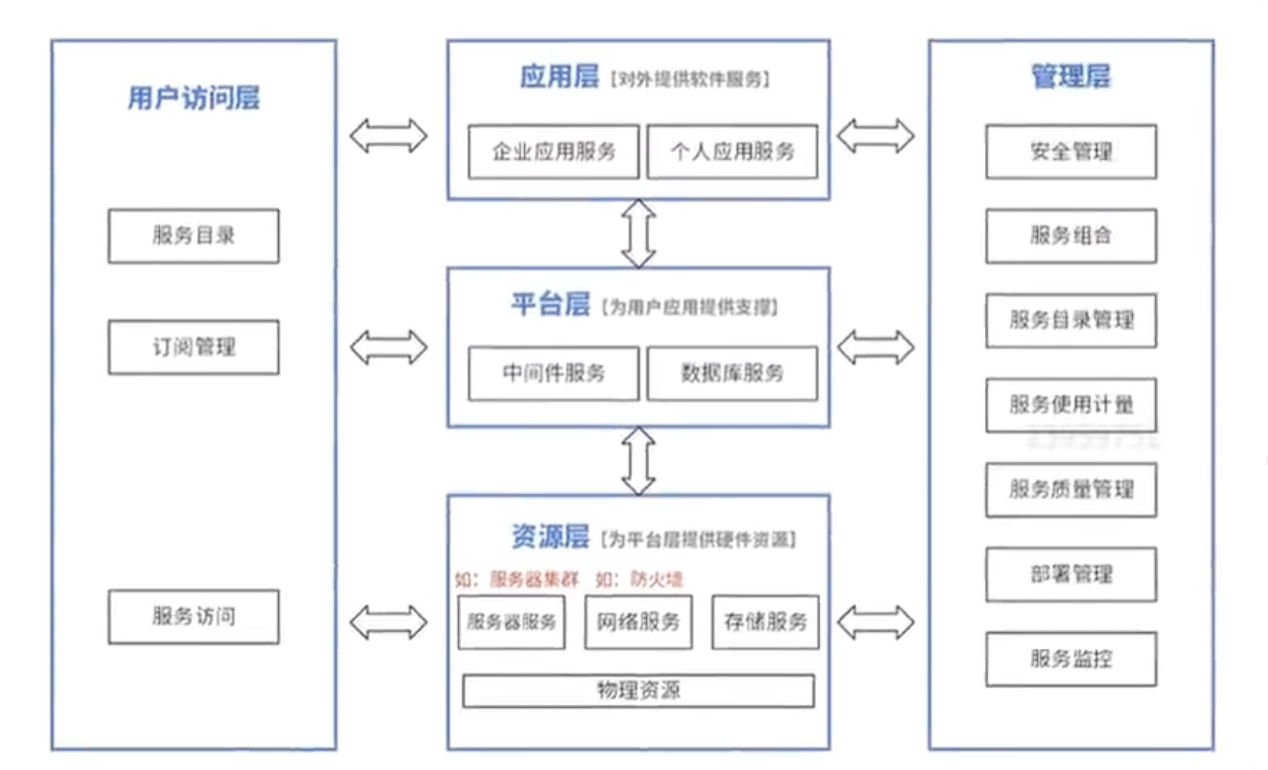

云计算架构

【管理层】提供对所有层次云计算服务的管理功能

【用户访问层】方便用户使用云计算服务所需的各种支撑服务，针对每个层次的云计算服务都需要提供相应的访问接口

【应用层】提供软件服务，如：财务管理，客户关系管理，商业智能

【平台层】为用户提供对资源层服务的封装，使用户可以构建自己的应用

【资源层】提供虚拟化的资源，从而隐藏物理资源的复杂性，如：服务器，存储

2.4.3 云原生架构

云原生是一种构建和运行应用程序的方法

【云原生】是基于分布部署和统一运管的分布式云，以容器、微服务、DevOps等技术为基础建立的一套云技术产品体系

本质：Oncloud -> Incloud

【云原生架构设计原则】

  • 服务化原则：使用微服务
  • 弹性原则：可根据业务变化自动伸缩
  • 可观测原则：通过日志、链路跟踪和度量
  • 韧性原则：面对异常的抵御能力
  • 所有过程自动化原则：自动化交付工具
  • 零信任原则：默认不信任网络内部和外部的任何人/设备/系统
  • 架构持续演进原则：业务高速迭代情况下的架构与业务平衡

【云原生架构模式】

  • 服务化架构模式：典型代表【微服务】，服务拆分使维护压力大增
  • Mesh化架构模式：把中间件框架(RPC、缓存、异步消息)从业务进程中分离，由Mesh进程完成
  • Serverless模式：非常适合于事件驱动的数据计算任务
  • 存储计算分离模式：各类暂态数据(如session)用云服务保存
  • 分布式事务模式：解决微服务模式中多数据源事务问题
  • 可观测架构：包括Logging、Tracing、Metrics三个方面
  • 事件驱动架构：本质上是一种应用/组件间的集成架构模式

2.4.4 边缘计算

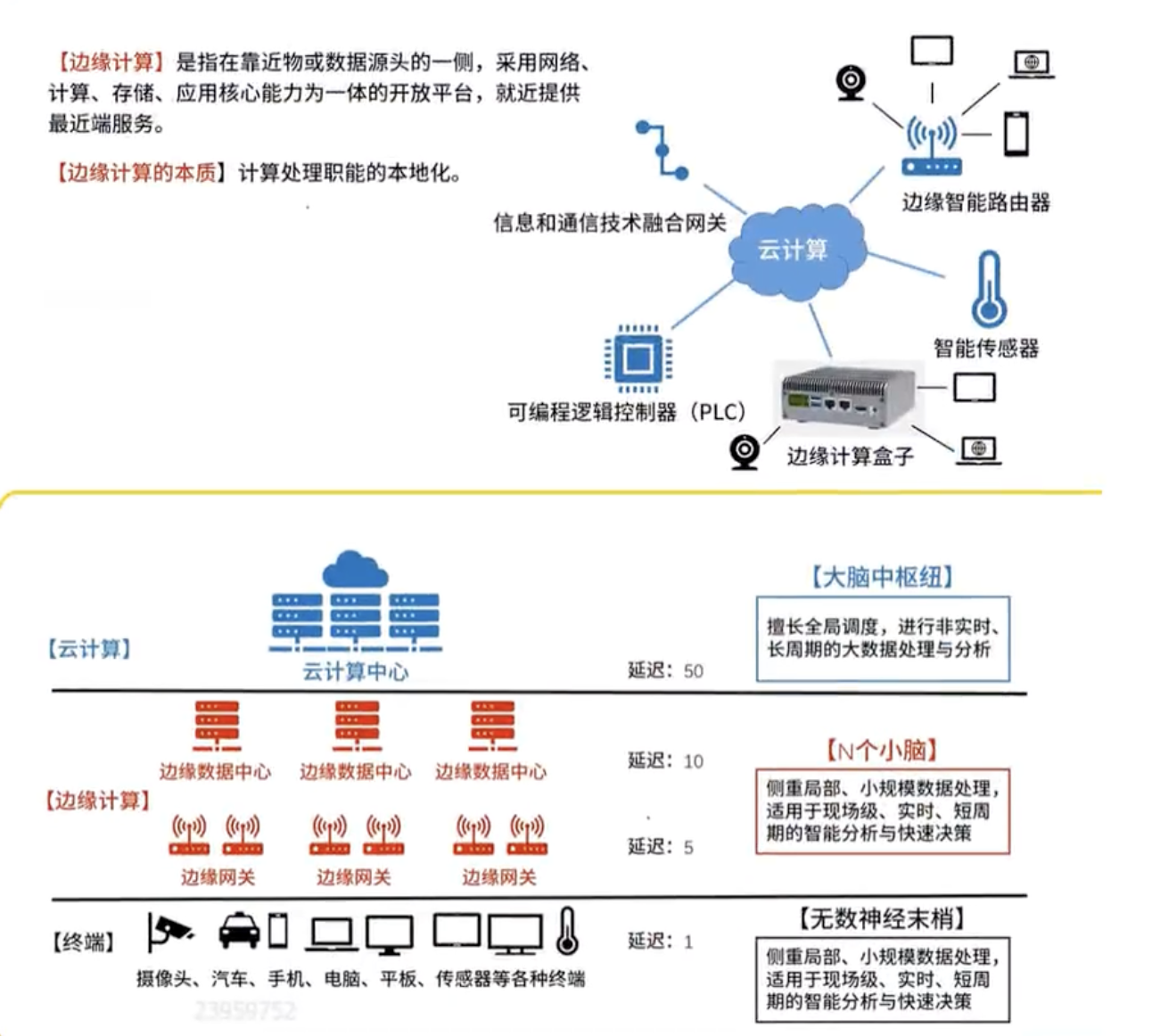

边缘计算

2.5 质量属性与架构评估

2.5.1 架构评估质量

质量属性

敏感点是一个或多个构件(和/或构件之间的关系)的特性

权衡点事影响多个质量属性的特性，是多个质量属性的敏感点

风险点是指架构设计中潜在的、存在问题的架构决策所带来的隐患

非风险点是指不会带来隐患，一般以”xxx要求是可以实现【或接受】的”方式表达

2.6 Web服务器

WEB应用服务器可以理解为两层意思

  • WEB服务器：其职能较为单一，就是把浏览器发过来的Request请求，返回Html页面
  • 应用服务器：进行业务逻辑的处理

Apache：Web服务器，市场占有率60%左右，它可以运行在几乎所有的Unix、Windows、Linux系统平台上

ISS：早期Web服务器，目前小规模站点仍有应用

Tomcat：开源，运行servlet和JSP Web应用软件的基于Java的Web应用软件容器

JBOSS：JBOSS是基于J2EE的开放源代码的应用服务器，一般与Tomcat或Jetty绑定使用

WebSphere：一种功能完善、开放的Web应用程序服务器，它是基于Java的应用环境，用于建立、部署和管理Internet和Intranet Web应用程序

WebLogic：BEA WebLogic Server是一种多功能、基于标准的web应用服务器，为企业构建自己的应用提供了坚实的基础

Jetty：Jetty是一个开源的servlet容器，它为基于Java的web容器

2.7 响应式Web设计

响应式WEB设计是一种网络页面设计布局，其理念是：集中创建页面的图片排版大小，可以智能地根据用户行为以及使用的设备环境进行相对应的布局

方法与策略

  • 采用流式布局和弹性化设计：使用相对单位，设定百分比而非具体值的方式设置页面元素的大小
  • 响应式图片：不仅要同比的缩放图片，还要在小设备上降低图片自身的分辨率

2.8 中台

中台是一套结合互联网技术和行业特性，将企业核心能力以共享服务形式沉淀，形成“大中台、小前台”的组织和业务机制，供企业快速低成本的，中台又可以进一步细分，比如业务中台，数据中台，XX中台，本质上，都是对企业通用进行业务创新的企业架构能力在不同层面的沉淀，并对外能力开放

【业务中台】提供重用服务，例如学员中心、课程中心之类的开箱即用可重用能力

【数据中台】提供数据整合分析能力，帮助企业从数据中学习改进，调整方向

【技术中台】提供技术重用组件能力，帮助解决基础技术平台的复用。如中间件，分布式存储，AI，负载均衡等基础设施

数据中台必备的4个核心能力

  • 数据汇聚整合能力
  • 数据提纯加工能力
  • 数据服务可视化
  • 价值变现方面

第三章 数据库

3.1 规范化

数据库规范化的过程，实际是对数据表的不断拆分，以达到更高的规范程度，这样处理，带来的问题是，系统中大量查询不能通过单表来完成，需要将多表进行连接查询，所以表拆分的越多，查询性能也就越差

规范化设计后，数据库设计者希望牺牲部分规范化来提高性能，这种从规范化设计的回退方法称为反规范化技术

逆规范化方法优点：提高统计、查询效率

逆规范化方法缺点：增加了数据冗余，浪费存储空间，增、删、改操作的效率降低，可能导致数据不一致，可能产生添加、修改、删除异常

3.2 数据库索引

数据库索引：提升查询效率，降低添加、修改、删除效率。采用B树，B+树等

3.3 数据库视图

视图并不在数据库中实际存在，而是一种虚拟表

视图的优点：

  • 视图能简化用户的操作
  • 视图机制可以使用户以不同的方式查询同一数据
  • 视图对数据库重构提供了一定程度的逻辑独立性
  • 视图可以对机密的数据提供安全保护

物化视图：将视图的内容物理存储起来，其数据随原始表变化，同步更新

案例题

某软件企业开发一套类似于淘宝网上商城业务的电子商务网站。该系统涉及多种用户角色，包括购物用户，商铺管理员，系统管理员等。
在数据库设计中，该系统数据库的核心关系包括：
产品（产品编码,产品名称，产品价格，库存数量，商铺编码）；
商铺（商铺编码,商铺名称，商铺地址，商铺邮箱，服务电话）；
用户（用户编码，用户名称,用户地址，联系电话）；
订单（订单编码，订单日期，用户编码，商铺编码，产品编码,产品数量,订单总价）；
不同用户角色也有不同的数据需求，为此该软件企业在基本数据库关系模式的基础上，定制了许多视图。其中，有很多视图涉及到多表关联和聚集函数运算。

【问题 1】
商铺用户需要实时统计本商铺的货物数量和销售情况，以便及时补货，或者为商铺调整销售策略。为此专门设计了可实时查看当天商铺中货物销售情况和存货情况的视图，商铺产品销售情况日报表（商铺编码，产品编码，日销售产品数量，库存数量，日期）。
数据库运行测试过程中，发现针对该视图查询性能比较差，不满足用户需求。 请说明数据库视图的基木概念及其优点，并说明本视图设计导致查询性能较差的原因。

视图是一个虚拟表，并不在数据库中以存储的数据值集形式存在。行和列数据来自由定义视图的查询所引用的表，并且在引用视图时动态生成。视图优点如下：

  • 视点集中，视图只展示与用户相关的数据。
  • 简化操作，在每一次执行相同的查询时，不必重新写查询语句，只要一条简单的查询视图语句即可。可见视图向用户隐藏了表与表之间的复杂的连接操作。
  • 定制数据，视图能够实现让不同的用户以不同的方式看到不同或相同的数据集。
  • 合并分割数据，在有些情况下，由于表中数据量太大，故在表的设计时常将表进行水平分割或垂直分割，但表的结构的变化却对应用程序产生不良的影响。如果使用视图就可以重新保持原有的结构关系，从而使外模式保持不变，原有的应用程序仍可以通过视图来重载数据。
  • 安全性，视图可以作为一种安全机制。通过视图用户只能查看和修改他们所能看到的数据。其它数据库或表既不可见也不可以访问。如果某一用户想要访问视图的结果集，必须授予其访问权限。视图所引用表的访问权限与视图权限的设置互不影响。

由于日销售产品数量基于订单统计而得，而订单表是一张大表，数据量可能非常大，导致统计耗时。

【问题 2】
为解决该枧图查询性能比较差的问题，张工建议为该数据建立单独的商品当天货物销售、存货情况的关系表。但李工认为张工的方案造成了数据不一致的问题，必须采用一定的手段来解决。
1）说明张工方案是否能够对该视图查询性能有所提升，并解释原因。
2）解释说明李工指出的数据不一致问题产生的原因。

1）能有提升。张工的方案能减少统计分析的数据量。
2）日订单数据存储在订单表和每日货物统计表（销售、存货统计表）两张表中，同一数据存储了两份，很容易产生数据不同步，也就是数据不一致问题。

【问题 3】
针对李工提出的问题，常见的解决手段有应用程序实现，触发器实现和物化视图实现等、 请用 300 字以内的文字解释说明这三种方案。

  • 程序实现。在订单的增删改操作时，对两张表的都进行相关操作。
  • 触发器实现。如订单发生变化时，通过触发器把当日订单同步到每日货物统计表中。
  • 物化视图。建立“当日销售、存货”物化视图，通过物化视图把相关联的数据关联起来，当订单发生变化时，自动更新，保证数据一致性。

数据库设计主要包括概念设计、逻辑设计和物理设计三个阶段，请用 200 字以内文字说明这三个阶段的主要任务。

（1）概念设计也称为概念结构设计，其任务是在需求分析阶段产生的需求说明书的基础上，按照特定的方法将它们抽象为一个不依赖于任何 DBMS 的数据模型，即概念模型。概念模型的表现形式即 ER 模型。

（2）逻辑设计也称为逻辑结构设计，其主要任务是将概念模型转换为某个特定的DBMS 上的逻辑模型。

（3）物理设计也称为物理结构设计，其任务是对给定的逻辑模型选取一个最适合应用环境的物理结构。所谓数据库的物理结构，主要是指数据库在物理设备上的存储结构和存取方法。

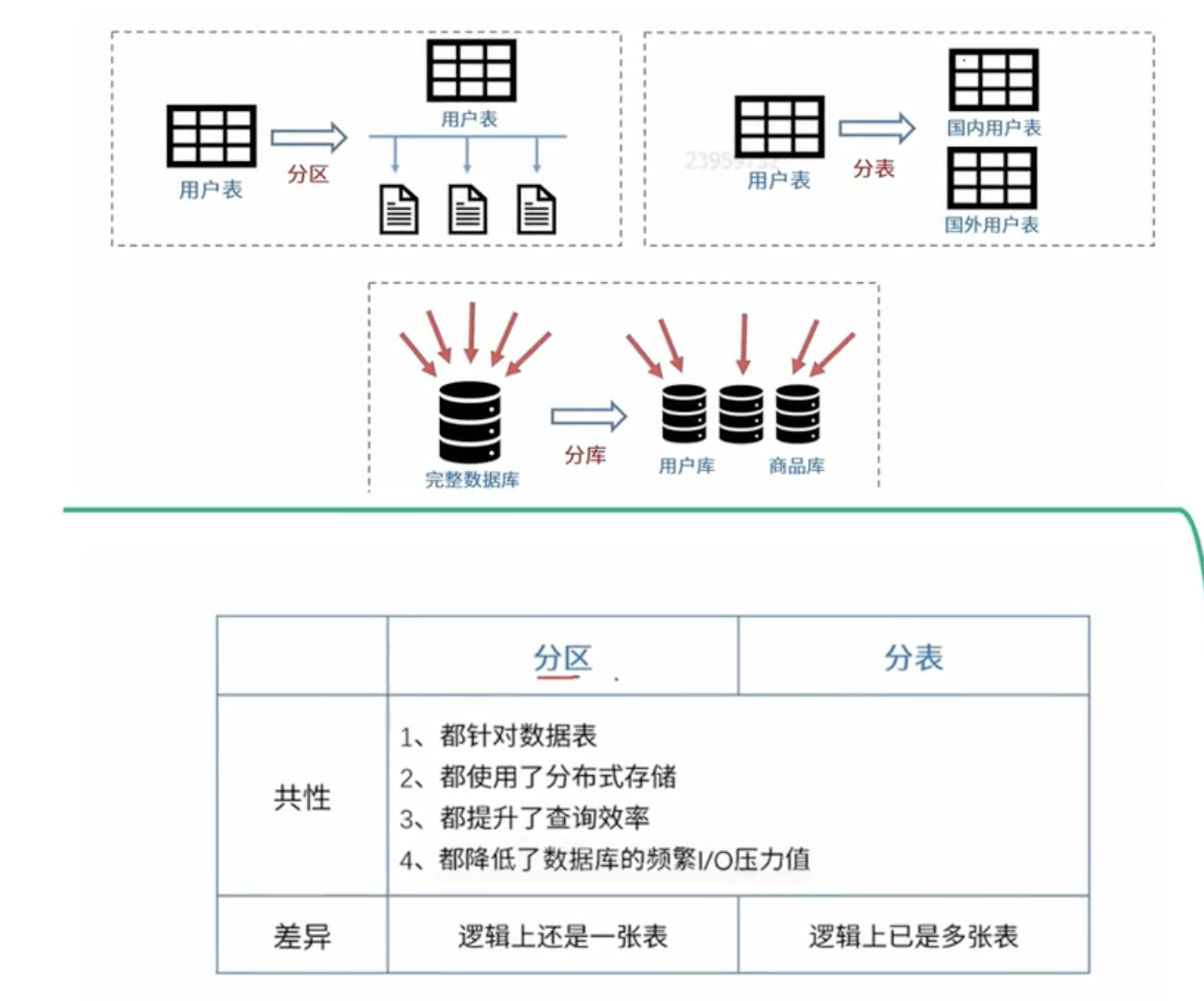

3.4 分库分表分区

分库分表分区

1、数据库分区

分区是将大表活索引分成较小的、更易管理的部分，每个部分称为一个分区。分区可以显著提高查询性能和管理效率

分区的常见方式

  • 范围分区：根据值的范围划分数据
  • 哈希分区：通过哈希函数将数据分布到各个分区
  • 列表分区：根据离散的值列表划分数据
  • 复合分区：结合多种分区方法

2、数据库分表

分表是将一个大的表水平切分成多个较小的表，这些小表具有相同的结构，但存储不同范围的数据，分表可以提高查询性能并简化管理

3.5 分布式数据库系统

3.5.1 分布式数据库架构

分布式数据库系统

3.5.2 分布透明性

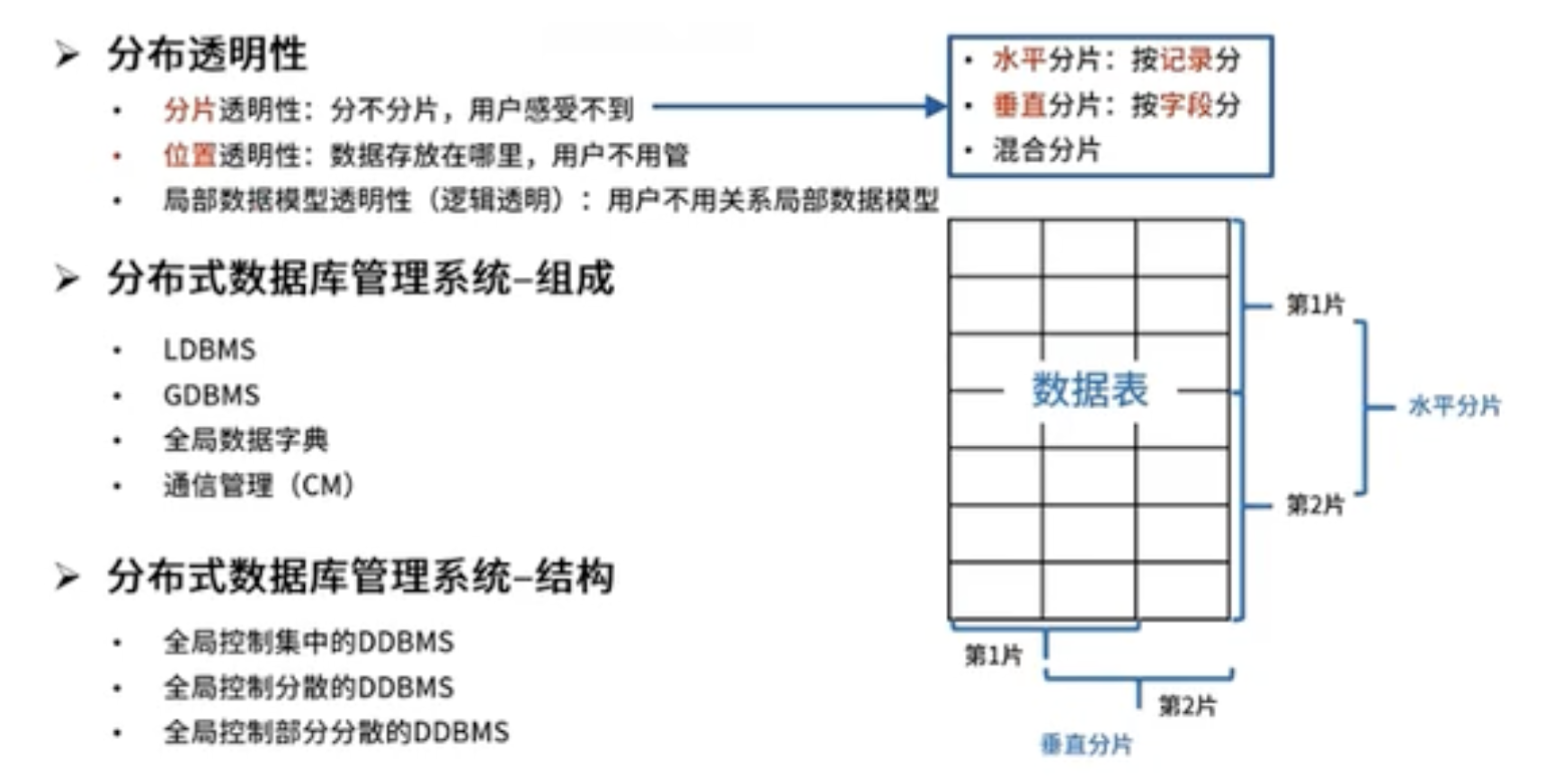

分布透明性

3.5.3 NoSQL

泛指非关系型数据库

对比维度 关系数据库 NoSQL
应用领域 面向通用领域 特定应用领域
数据容量 有限数据 海量数据
数据类型 结构化数据【二维表】 非结构化数据
并发支持 支持并发、但性能低 高并发
事务支持 高事务性 弱事务性
扩展方式 向上扩展 向外扩展

3.5.4 联邦数据库系统

联邦数据库系统

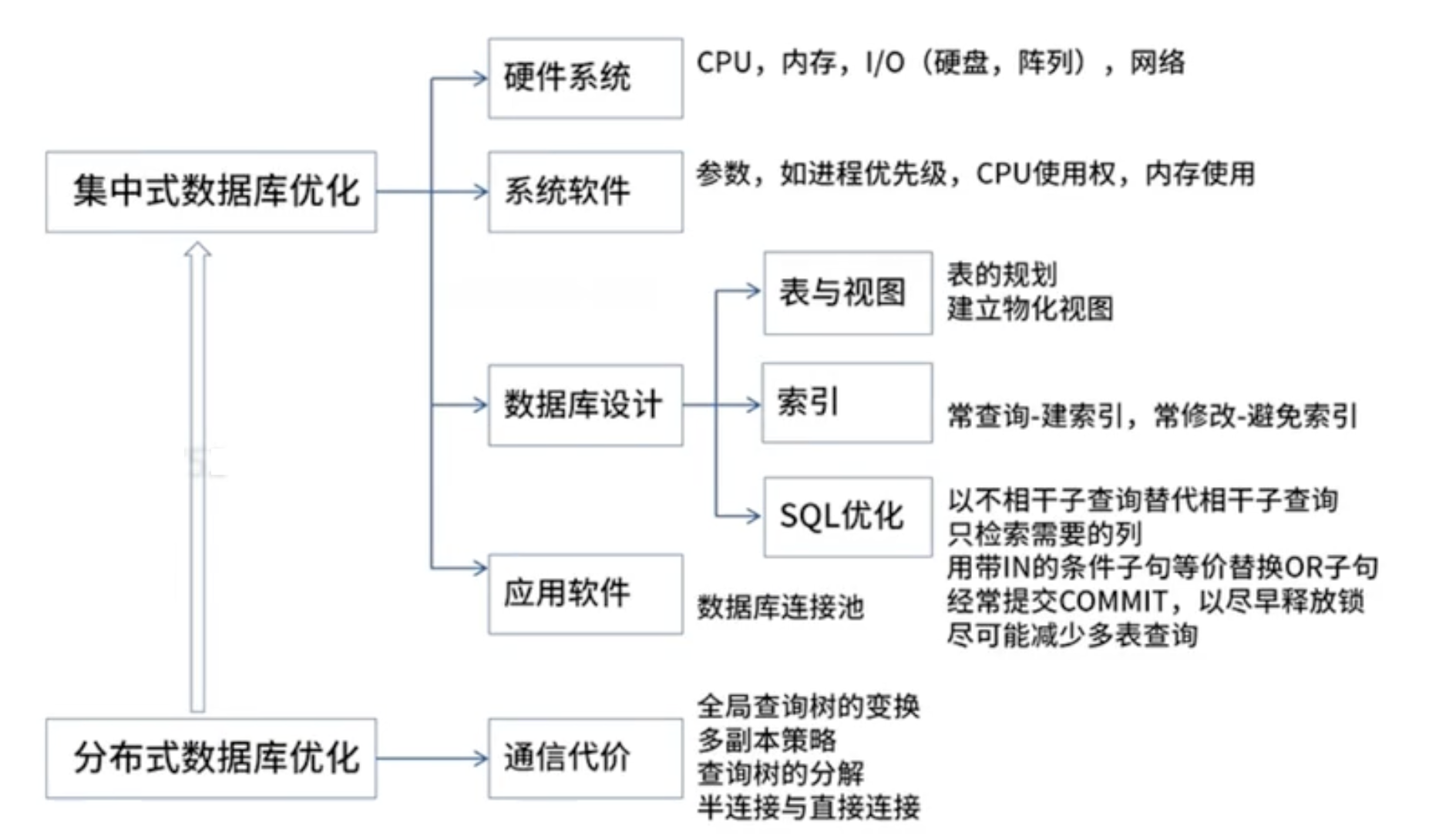

3.5.5 数据库性能优化

数据库性能优化

3.6 大数据

比较维度 传统数据 大数据
数据量 GB或TB级 PB级或以上
数据分析需求 现有数据的分析与检测 深度分析(关联分析、回归分析)
硬件平台 高端服务器 集群平台

大数据处理系统应该具有的重要特性

  • 高度可扩展性
  • 高性能
  • 高度容错
  • 支持异构环境
  • 较短的分析延迟
  • 易用且开放的接口
  • 较低成本
  • 向下兼容性

基于语句的复制

基于行的复制

混合模式复制

论文

第一章 考情分析与注意事项

考试大纲：

  • 系统建模
  • 软件架构设计
  • 系统设计
  • 分布式系统设计
  • 系统可靠性分析与设计
  • 系统安全性和保密性设计

一、找准核心论点

二、搭建论文框架

三、撰写摘要

四、正文写作

框架

基本框架 内容 字数
摘要 项目相关背景及主要功能
你的岗位及主要职责
论文主体内容的总概
项目最终的实施效果或你的总结和感悟等		 300～320字
1、项目背景介绍 项目背景的详细介绍
项目开发的原因
项目开始时间、实施周期
你的主要岗位职责等		 300字左右
正文 2、过渡内容 非核心论点问题的回应
引出主体内容(核心论点)		 300字
3、主体内容 采用总分式描述：
“一总”加“三分” “一对三”模式
可分4个段落		 1000～1200字
4、论文结论 结构上可分三步走
先分析项目运行效果
再总结项目不足
最后提解决思路		 300字

第二章 论文素材

2.1 论软件架构评估

理论素材

质量属性

  • 性能：指系统的响应能力，即要经过多长时间才能对某个事件做出响应，或者在某段时间内系统所能处理的事件的个数，如响应时间、吞吐量，设计策略：优先级队列、增加计算资源、减少计算开销、引入并发机制、采用资源调度等
  • 可靠性：是软件系统在应用或系统错误面前，在意外或错误使用的情况下维持软件系统的功能特性的基本能力，如MTTF、MTBF，设计策略：心跳、Ping/Echo、冗余、选举
  • 可用性：是心跳能够正常运行的时间比例，经常用两次故障之间的时间长度或在出现故障时系统能够恢复正常的速度来表示，如故障间隔时间，设计策略：心跳、Ping/Echo、冗余、选举
  • 安全性：是指系统在向合法用户提供服务的同时能够阻止非授权用户使用的企图或拒绝服务的能力，如保密性、完整性、不可抵赖性、可控性，设计策略：入侵检测、用户认证、用户授权、追踪审计
  • 可修改性：指能够快速的以较高的性能价格比对系统进行变更的能力，通常以某些具体的变更为基准，通过考察这些变更的代价衡量，设计策略：接口-实现分类、抽象、信息隐藏
  • 功能性：是系统所能完成所期望的工作的能力，一项任务的完成需要系统中许多或大多数构件的相互协作
  • 可变性：指体系结构经扩充或变更而成为新体系结构能力，这种新体系结构应该符合预先定义的规则，在某些具体方面不同于原有的体系结构，当要将某个体系结构作为一系列相关产品的基础时，可变性时很重要的
  • 互操作性：作为系统组成部分的软件不是独立存在的，经常与其他系统或自身环境相互作用，为了支持互操作性，软件体系结构必须为外部可视的功能特性和数据结构提供精心设计的软件入口，程序和用其他编程语言编写的软件系统的交互作用就是互操作性的问题，也影响应用的软件体系结构
    • 敏感点：是指为了实现某种特定的质量属性，一个或多个构件所具有的特征
    • 权衡点：是影响多个质量属性的特征，是多个质量属性的敏感点
    • 风险点与非风险点不是以标准专业术语形式出现的，只是一个常规概念，即可能引起风险的因素，可称为风险点，某个做法如果有隐患，有可能导致一些问题，则为风险点，而如果某件事是可行的可接受的，则为非风险点

2.2 论软件系统架构风格

系统架构风格是描述某一特定的应用领域中系统组织方式的惯用模式，架构风格定义了一个词汇表和一组约束，词汇表中包含一些构件和连接件类型，而这组约束指出系统是如何将这些构件和连接件组合起来的，软件系统架构风格反映了领域中众多软件系统所共有的结构和语义特性，并指导如何将各个模块和子系统有效地组织成一个完整的系统，软件系统架构风格的共有部分可以使得不同系统共享同一个实现代码，系统能够按照常用的、规范化的方式来组织，便于不同设计者很容易地理解系统架构

请以“软件系统架构风格”论题，依次从以下三个方面进行论述：

1、概要叙述你参与分析和开发的软件系统开发项目，以及你所担任的主要工作

2、分析软件系统开发中常用的软件系统架构风格有哪些，详细阐述每种风格的具体含义

3、详细说明在你所参与的软件系统开发项目中，采用了哪种软件系统架构风格，具体实施效果如何

理论素材准备

架构设计的一个核心问题是能否倒带架构级的软件复用

架构风格反映了领域中众多系统所共有的结构和语义特性，并指导如何将各个构件有效地组织成一个完整的系统

架构风格定义了用于描述系统的术语表和一组指导构件系统的规则

数据流风格：批处理序列、管道-过滤器

调用/返回风格：主程序/子程序、面向对象、层次结构

独立构件风格：进程通信、事件驱动系统(隐式调用)

虚拟机风格：解析器、基于规则的系统

仓库风格：数据库系统、超文本系统、黑板系统

2.3 论面向服务的架构设计

略

2.4 论企业应用集成

企业应用集成是完成在组织内、外的各种异构系统，应用和数据源之间共享信息和协作的途径，方法学，标准和技术，企业应用集成所连接的应用包括各种电子商务系统，企业资源规划系统，客户关系管理系统，供应链管理系统，办公自动化系统，数据库系统，数据仓库等

请围绕“企业应用集成”讨论，分别从以下几个方面进行论述

1、简要叙述你参与的企业应用集成项目(项目的背景、发起单位、目的、项目特点等)

2、简要叙述企业应用集成的四个层次(方法)

3、详细论述你参与的项目是采用了哪个层次的集成、如何实施的，效果如何

理论素材准备

1、表示集成

表示集成也称为界面集成，这是比较原始和最浅层次的集成，但又是常用的集成，这种方法把用户界面作为公共的集成点，把原有零散的系统界面集中在一个新的界面中，表示集成是黑盒集成，无需了解程序与数据库的内部构造，常用的集成技术主要有平米截取和输入模拟技术，表示集成通常应用于以下几种情况

  • 在现有的基于终端的应用系统上配置基于PC的用户界面
  • 为用户提供一个看上去统一，但是由多个系统组成的应用系统
  • 当只有可能在显示界面上实现集成时，表示集成的实现是很简单的，也是很不彻底的，只是做了一层“外装修”，而额外多出来的集成界面也将可能成为系统的性能瓶颈

2、数据集成

为了完成控制集成和业务流程集成，必须首先解决数据和数据库的集成问题，在集成之前，必须首先对数据进行标识并编成目录，另外还要确定元数据模型，保证数据在数据库系统中分布和共享，因此数据集成是白盒集成，有很多不同的中间件工具可以用于数据集成，例如，批量文件传输，即以特定的或是预定的方式在原有系统和新开发的应用系统之间进行文件传输，用于访问不同类型数据库系统的ODBC标准接口，向分布式数据库提供连接的数据库访问中间件技术等，通常在以下情况下，将会使用数据集成：

  • 需要对多种信息源产生的数据进行综合分析和决策
  • 要处理一些多个应用程序需要访问的公用信息库
  • 当需要从某数据源获取数据来更新另一个数据源时，特别是它们之间的数据格式不相同时

3、控制集成

控制集成也称为功能集成或应用集成，是在业务逻辑层上对应用系统进行集成的，控制集成的集成点存于程序代码中，集成处可能只需简单使用公开的API就可以访问，当然也可能需要添加附加的代码来实现，控制集成时黑盒集成

实现控制集成时，可以借助于远程过程调用或远程方法调用、面向消息的中间件、分布式对象技术和事务处理监控器来实现，控制集成于表示集成、数据集成相比，灵活性更高，表示集成和数据集成使用的环境下，都适用于控制集成，但是，由于控制集成是在业务逻辑层进行的，其复杂度更高一些，而且，很多系统的业务逻辑部分并没有提供API，这样，集成难度就会更大

4、业务流程集成

业务流程集成也称为过程集成，这种集成超越了数据和系统，它由一系列基于标准的、统一数据格式的工业流组成，当进行业务流程集成时，企业必须对各种业务信息的交换进行定义、授权和管理，以便改进操作、减少成本、提高响应速度。业务流程集成不仅要提供底层应用支撑系统之间的互连，同时要实现存在于企业内部的应用之间，本企业和其他合作伙伴之间的端到端业务流程的管理，它包括应用集成、B2B集成、自动化业务流程管理、人工流程管理、企业门户，以及对所有应用系统和流程的管理和监控等

2.5 论高可靠性中软件容错技术的应用

容错技术时当前计算机领域研究的热点之一，是提高整个系统可靠性的有效途径，许多重要行业(如航空、航天、电力、银行等)对计算机系统提出了高可靠、高可用、高安全的要求，用于保障系统的连续工作，当硬件或软件发生故障后，计算机系统能够快速完成故障的定位与处理，确保系统正常工作

对于可靠性要求高的系统，在系统设计中应充分考虑系统的容错能力，通常，在硬件配置上，采用了冗余备份的方法，以便在资源上保证系统的可靠性，在软件设计上，主要考虑对错误(故障)的过滤、定位和处理，软件的容错算法是软件系统需要解决的关键技术，也是充分发挥硬件资源效率，提高系统可靠性的关键

请围绕“高可靠性系统中软件容错技术的应用”论题，依次从以下三个方面进行论述

1、简述你参与设计和开发的、与容错相关的软件项目以及你所承担的主要工作

2、具体论述你在设计软件时，如何考虑容错问题，采用了哪几种容错技术和方法

理论素材准备

系统可靠性是系统在规定的时间内及规定的环境条件下，完成规定功能的能力，也就是系统无故障运行的概率

系统可用性是指在某个给定时间点上系统能够按照需求执行的概率

可靠度就是系统在规定的条件下、规定的时间内不发生实效的概率

失效率又称风险函数，也可以称为条件实效强度，是指运行至此刻系统未出现失效的情况下，单位时间系统出现失效的概率

冗余技术

提高系统可靠性的技术可用分为避错(排错)技术和容错技术，避错是通过技术评审、系统测试和正确性证明等技术，在系统正式运行之前避免、发现和改正错误

容错是指系统在运行过程中发生一定的硬件故障或软件错误时，仍能保持正常工作而不影响证券结果的一种性能或措施，容错技术主要是采用冗余方法来消除故障的影响

冗余是指在正常系统运行所需的基础上加上一定数量的资源，包括信息、时间、硬件和软件，冗余是容错技术的基础，通过冗余资源的加入，可以使系统的可靠性得到较大的提高，主要的冗余技术由结构冗余(硬件冗余和软件冗余)、信息冗余、时间冗余和冗余附加4种

软件容错的主要方法是提供足够的冗余信息和算法程序，使系统在实际运行时能够及时发现程序设计错误，采取补救措施，以提高系统可靠性，保证整个系统的正常运行，软件容错技术主要有N版本程序设计、恢复块方法和防卫式程序设计等

N版本程序设计：是一种静态的故障屏蔽技术，其设计思想是用N个具有相同功能的程序同时执行一项计算，结果通过多数表决来选择，其中N个版本的程序必须由不同的人独立设计，使用不同的方法、设计语言、开发环境和工具来实现，目的是减少N个版本的程序在表决点上相关错误的概率

**恢复块设计(动态冗余)**：动态冗余又称为主动冗余，它是通过故障检测、故障定位及故障恢复等手段达到容错的目的，其主要方式是多重模块在其待机时，可与主模块一样工作，也可以不工作，前者叫热备份系统(双重系统)，后者叫冷备份系统(双工系统，双份系统)

防卫式程序设计：是一种不采用任何传统的容错技术就能实现软件容错的方法，对于程序中存在的错误和不一致性，防卫式程序设计的基本思想是通过在程序中包含错误检查代码和错误恢复代码，使得一旦发生错误，程序就能撤销错误状态，恢复到一个已知的正确状态中去。其实现策略包括错误检测，破坏估计和错误恢复三个方面

双机容错技术：是一种软硬件结合的容错应用方案，该方案是由两台服务器和一个外接共享磁盘陈列及相应的双机软件组成

双机容错系统采用“心跳”方法保证主系统与备份系统的联系。所谓心跳，是指主从系统之间相互按照一定的时间间隔发送通信信号，表明各自系统当前的运行状态，一旦心跳信号表明主机系统发生故障，或者备用系统无法收到主系统的心跳信号，则系统的高可用性管理软件认为主系统发生故障，立即将系统资源转移到备用系统上，备用系统替代主系统工作，以保证系统正常运行和网络服务不间断

工作模式：双机热备模式；双机互备模式；双机双工模式。

论软件架构评估在项目实施中的重要作用

摘要

在软件系统开发生命周期中，架构设计是影响系统质量的关键因素，而架构评估则是验证架构是否满足非功能性需求的重要手段。特别是在大型、复杂、分布式系统日益普及的背景下，软件架构的有效性决定了系统的可扩展性、可维护性和可靠性。本文结合笔者参与的无人驾驶云控系统项目，围绕架构评估的目标、方法、实施过程以及带来的实际改进展开论述。文章详细介绍了如何通过质量属性场景建模、ATAM 方法（Architecture Tradeoff Analysis Method）、运行时指标分析等手段，识别系统瓶颈并推动架构演进，最终提升了系统的响应效率和容错能力。通过实践验证，架构评估不仅是架构设计的“安全网”，更是系统持续演进的“加速器”。

一、项目背景介绍

随着自动驾驶技术逐步在港口、矿区等特定场景落地，相关的云控平台应运而生。云控系统作为“云端大脑”，承担着任务调度、状态监控、指令下发等核心职能，对系统的实时性、可靠性、可扩展性提出了极高要求。笔者所在团队负责某港口无人驾驶系统的云控平台建设，该系统需接入百余辆自动驾驶车，支持秒级调度反馈、毫秒级数据响应，且要求全年无宕机稳定运行。

项目初期，架构采用典型的 Spring Cloud 微服务体系，配合 MQTT 协议实现与车辆终端的高频通信。随着接入设备数量增长与业务需求变化，系统暴露出一系列架构层面的隐患，如模块间耦合度高、消息处理延迟增加、服务扩展性受限等问题。这些问题促使我们引入系统化的架构评估机制，识别并修复架构缺陷，保障系统长期稳定运行。

二、过渡内容

传统的软件项目中，架构设计往往凭借开发经验与行业范式完成，缺乏系统性的评估流程。然而在复杂系统中，架构缺陷一旦埋入初始设计，往往在项目后期带来高昂的技术债务，甚至引发严重的运行事故。因此，构建标准化、可量化、可追踪的架构评估流程，是保障系统质量、延长系统生命周期的重要手段。

在本项目中，我们首先明确评估的目标与范围，随后采用 ATAM 方法对架构进行定性与定量分析，结合实际运行数据验证评估结果，最后形成优化建议并落地实施。该过程不仅帮助我们发现了多个潜在性能瓶颈，还推动了团队在架构决策上的共识建设。

三、主体内容

1. 架构评估的目标设定与质量属性识别

在开始评估前，首先需要定义清晰的质量目标。结合项目特性，我们识别出以下核心质量属性：

  • 性能：系统需支持每秒超过10万条消息处理能力，调度响应时间低于2秒。
  • 可用性：系统需实现99.99%的年可用性，支持热部署与故障自动恢复。
  • 可扩展性：需支持设备接入量每年倍增的业务趋势，服务组件需具备水平扩展能力。
  • 可维护性：模块职责清晰，便于新成员快速理解与开发，降低维护成本。

为每项属性构建场景模型，例如“当100辆车同时发送状态消息时，系统是否能在500ms内完成处理并入库”，以便于后续评估的可操作性。

2. ATAM 方法的评估实施过程

ATAM（架构权衡分析法）是一种用于评估系统架构是否满足质量属性的方法论，核心流程包括：

  • 参与者访谈：访谈架构师、开发者、运维、测试等关键角色，收集架构风险点。
  • 质量属性场景建模：将性能、可用性等抽象目标转化为具体场景，便于评估。
  • 架构策略识别：分析当前系统在各场景下的策略，例如消息异步处理、服务隔离部署等。
  • 风险与权衡点识别：分析当前策略下潜在的风险，如链路单点、资源竞争等。

例如，在对“MQTT消息处理链路”的评估中，我们识别出多个处理模块依赖单一Kafka实例，存在性能瓶颈；多个服务共享同一Redis缓存，易导致阻塞；这些都是在日常开发中不易察觉的风险点。

3. 架构运行时指标分析与验证

为验证评估结论，我们采集并分析了系统在生产环境中的关键运行指标，包括：

  • 各服务接口的响应时间和99线延迟
  • Kafka消费队列长度与Lag变化趋势
  • Redis命中率、连接池使用率
  • Pod资源使用率与重启频次

结合 Prometheus + Grafana 的可视化面板，我们发现 MQTT 下行消息路径中，消息处理节点 CPU 在高峰时段达90%以上，且接口超时率明显升高，验证了 ATAM 评估阶段的风险推测。

4. 架构优化实践与效果反馈

根据评估结论，我们实施了以下优化措施：

  • 服务解耦与分片：将原有消息处理服务按业务拆分为任务调度、状态上报、告警处理等多个独立服务，分别部署与扩容。
  • 消息链路优化：增加 Kafka Topic 分区数，并按车辆维度划分消费组，避免单消费组性能瓶颈。
  • 缓存隔离：为不同服务配置独立 Redis 实例，采用连接池限流策略保障资源独立。
  • 接口异步化：引入异步队列和消息确认机制，提升系统高峰期的消息处理能力。

优化后，经7天灰度验证，系统整体延迟下降35%，Kafka 消息积压大幅减少，Redis 超时错误清零，服务平均 CPU 降低20%以上，整体系统稳定性与扩展性显著提升。

5. 团队协作与评估机制常态化

除技术优化外，架构评估还带动了团队架构意识的提升。我们将评估过程文档化并纳入开发流程：

  • 架构变更需提交评估文档，包含质量影响分析。
  • 每季度开展一次架构回顾会议，更新评估模型。
  • 建立“评估看板”，持续跟踪质量指标与评估结论。

此举不仅提升了架构设计的规范性，也增强了团队协同与知识传承。

四、论文结论

软件架构评估并非一次性审查活动，而应作为贯穿项目全生命周期的持续性实践。通过质量属性建模、权衡点识别与运行数据验证等手段，架构评估可有效发现系统中的隐性问题，指导架构演进方向，提升系统质量与团队协作效率。

本文所述的云控平台实践表明：架构评估的引入让我们更早发现系统风险、明确优化方向，并显著降低了故障率与运维压力。未来，随着无人驾驶系统的复杂度不断提升，我们将继续优化评估方法，引入自动化建模、智能分析等技术，使架构评估更高效、更精准，真正做到“架构先行、质量为本”。

论软件系统架构风格在云控平台设计中的选择与实践

摘要

随着软件系统复杂度的不断提高，合理的架构设计已成为保障系统性能、可维护性、扩展性及安全性的核心手段。软件架构风格作为系统架构设计的顶层指导原则，不仅决定了系统各模块之间的组织方式与通信机制，更直接影响系统的开发效率和运维成本。本文结合笔者在无人驾驶云控平台项目中的实战经验，从系统特性出发，分析了几种主流架构风格的适用场景与优劣权衡，详细阐述了从单体架构演进到微服务架构、再向事件驱动架构过渡的实践路径，并结合平台在实际部署中的表现，对架构风格选型进行了评估与总结。通过案例分析与数据对比，本文得出结论：在高度动态、实时、高并发的应用场景下，架构风格的演进不仅是技术趋势，更是业务驱动下的必然选择。

一、项目背景介绍

笔者所在团队自2023年起参与某大型港口的无人驾驶云控系统建设。该平台主要承担对接数百辆无人驾驶集卡车辆、调度系统、智能摄像头、AI识别平台以及港口TOS系统等多个子系统的职责，实现了无人车调度控制、路径规划、异常告警、自动充电调度、任务分配与执行反馈等功能。

随着项目规模扩大，系统需处理的消息数量从初期的每分钟几千条增长到后期的每秒数万条，且对系统实时性、可用性、可观测性和可扩展性提出了极高的要求。在此背景下，初期的单体式系统架构逐渐暴露出性能瓶颈与维护难题，迫切需要在架构层面进行优化与演进。

二、架构风格的理论与演进逻辑

2.1 单体架构（Monolithic Architecture）

最初开发阶段，我们采用了典型的单体架构，所有业务模块部署在一个统一的应用服务中，采用 Spring Boot + MySQL + Redis + RabbitMQ 的常见技术栈。其优势在于：

  • 部署简单，代码结构清晰；
  • 开发、调试成本较低；
  • 对初期团队协作有较强指导性。

但随着功能模块增多，单体架构的问题日益显现：

  • 模块间耦合严重，修改一处影响全局；
  • 部署不灵活，频繁上线易导致整体服务重启；
  • 无法进行按需扩容，资源利用率低；
  • 日志定位困难，故障传播快。

在应对突发性能瓶颈时，单体架构几乎束手无策，因此团队开始考虑架构的分拆。

2.2 微服务架构（Microservices Architecture）

根据业务领域的聚合划分，我们将系统重构为多个独立的微服务：任务调度服务、车辆状态服务、路径规划服务、监控服务、告警服务等，每个服务拥有独立的数据库与缓存，实现了数据隔离。

采用 Spring Cloud 体系构建服务治理机制，并引入 Nacos、Gateway、OpenFeign 等组件支撑服务注册与调用。同时采用 ELK 日志系统、SkyWalking 进行链路追踪与可观测性建设。

微服务架构为系统带来了诸多优势：

  • 支持按服务独立部署和扩容；
  • 每个团队可独立开发部署某一服务，提升协作效率；
  • 故障隔离，提升系统健壮性；
  • CI/CD 流程更清晰，自动化测试更易落地。

但同时也引入了诸如服务间通信复杂、接口定义成本高、分布式事务控制难等问题，尤其在高并发消息处理场景中，传统 REST 接口调用效率不足。

2.3 事件驱动架构（EDA）

为应对系统高并发低耦合需求，我们逐步引入事件驱动架构思想，构建事件总线，采用 Kafka 替代 RabbitMQ，提升吞吐能力，并构建以“事件”为中心的通信机制。每个微服务订阅感兴趣的事件主题，生产者与消费者之间彻底解耦。

事件驱动架构带来的优势包括：

  • 彻底解耦服务间强依赖关系；
  • 天然适配异步场景，提升并发能力；
  • 可与微服务架构融合，构建更弹性的系统；
  • 易于实现事件溯源与追踪，便于审计与调试。

通过事件驱动架构，我们优化了以下业务流程：

  • 任务调度下发 → 车辆状态反馈 → 状态更新 → 任务状态通知；
  • 异常事件触发 → 告警生成 → 通知下发；
  • AI 平台识别 → 事件入总线 → 自动处理或人工审核。

三、架构风格选择的评估指标

在选型过程中，我们重点考虑以下几个维度：

  1. 性能与可扩展性

    微服务与事件驱动架构在性能上具有天然优势，尤其是事件驱动架构支持高并发、高吞吐，适合我们当前的实时调度场景。

  2. 系统复杂度

    架构越灵活，越需要更强的治理能力。微服务+EDA 组合提高了运维难度，需配套完善监控与治理体系。

  3. 开发效率

    初期单体架构开发效率最高，但后期维护效率极低；微服务架构能保持较高的开发独立性与效率。

  4. 容错与高可用能力

    微服务架构可通过服务隔离避免全系统崩溃，EDA 更便于容错处理与重试机制设计。

  5. 可演化性

    面向未来架构演进，事件驱动模型具有更强的弹性与可扩展能力，支持系统从集中式逐步向分布式、边缘计算演进。

四、实践中遇到的问题与解决方案

4.1 接口风格演进

微服务接口初期大量采用 REST 风格，随着系统规模扩大，接口维护成本高，决定转向基于事件模型的异步接口，并引入统一 schema 定义工具（如 Protobuf + schema registry）来约束事件消息结构。

4.2 数据一致性问题

由于服务间解耦，事务无法使用传统的 ACID 模式控制。我们采用了最终一致性的思想，引入事务消息机制，通过幂等校验+消息状态管理+补偿策略保障关键流程的一致性。

4.3 性能瓶颈迁移

当所有事件集中处理时，Kafka 出现 I/O 瓶颈。通过 topic 分区+多消费者组设计，同时引入负载均衡机制（如基于 Kubernetes 的 HPA 策略），实现动态扩容。

五、论文结论

本文基于某大型港口无人驾驶云控平台项目的实践，对比分析了单体架构、微服务架构与事件驱动架构在实际工程中的优劣表现与适用场景。通过不断演进与优化，我们构建出一套既可支撑高并发实时调度，又具备良好可维护性和可扩展性的系统架构。

事实证明，架构风格并无优劣之分，关键在于匹配业务目标、团队能力与未来发展方向。在实际项目中，建议团队不要盲目追求热门架构风格，而应结合自身需求进行选型与组合。对于无人驾驶系统这类需长期演化的复杂系统而言，架构演进是一场“马拉松”，每一步选择都将影响未来的可持续发展。

论企业应用集成技术在无人驾驶云控平台中的应用与实践

摘要

随着企业信息化程度的不断提升，不同子系统间的数据与业务整合需求日益增加，企业应用集成（EAI, Enterprise Application Integration）技术逐渐成为企业级系统建设的重要支撑。在无人驾驶云控平台的设计与实施中，系统需要与港口调度系统（TOS）、智能硬件平台、AI识别平台、第三方交通控制系统、云平台监控系统等进行高度集成，这对系统的异构系统兼容性、实时通信能力与数据一致性提出了更高要求。本文结合实际项目经验，全面探讨了企业应用集成的关键技术路线、主流集成模式及其在云控平台中的具体应用方式，并通过集成案例分析，归纳总结企业应用集成对提升系统稳定性、可维护性与扩展性的重要价值。

一、项目背景介绍

笔者所在公司于2024年起承接多个大型港口的无人驾驶云控系统建设任务。该系统需管理和调度大量无人驾驶车辆，并与港口作业系统、安防系统、电池管理系统、AI检测平台、智能地感雷达等多个异构系统进行联动操作。系统涉及到的外部系统厂商众多，接口协议复杂，包括 REST、WebSocket、MQTT、Kafka、Modbus、HTTP callback、FTP 等多种通信形式。

在系统逐步建设的过程中，原有系统架构以点对点直连方式集成为主，逐渐暴露出维护成本高、接口变更难、系统耦合重、数据同步延迟等问题。因此，迫切需要通过引入企业应用集成体系，以统一通信架构、提升数据交互效率、降低系统耦合度，实现平台的稳定、高效运行。

二、企业应用集成的核心概念与技术演进

2.1 企业应用集成的定义

企业应用集成（EAI）是一种实现不同信息系统间共享数据与业务流程的系统架构方法，其目标是在不对现有系统进行重构的基础上，实现系统之间的数据同步、服务调用和业务协同。

EAI 主要解决以下问题：

  • 系统间协议不一致
  • 数据模型不统一
  • 通信机制多样化
  • 异常处理缺乏统一机制

2.2 主流集成架构风格

EAI 的主流架构风格演进如下：

  1. 点对点集成（P2P）：系统 A 与系统 B 直接通信。优点是简单直接，缺点是系统增多后连接爆炸式增长，难以维护。
  2. 共享数据库模式：所有系统共享同一数据库。虽然可实现数据一致性，但破坏系统独立性，扩展性差。
  3. 远程过程调用（RPC）集成：系统通过 REST、gRPC、SOAP 等方式暴露服务接口，供其他系统调用。
  4. 消息中间件集成（消息总线模式）：引入 Kafka、RabbitMQ 等消息中间件，系统间通过发布/订阅机制实现松耦合通信。
  5. 企业服务总线（ESB）：整合消息路由、数据转换、安全管理、日志追踪等功能，构建统一集成平台，如 MuleESB、Apache Camel 等。
  6. API 网关 + 服务注册中心：通过网关实现统一流量入口，结合注册中心管理微服务通信，实现轻量级集成。

三、无人驾驶云控平台中的企业集成实践

3.1 架构总览

在实际项目中，我们采用分层集成架构：

  • 集成层：构建统一网关 + 消息中间件 + API 管理平台；
  • 适配层：根据对接系统接口类型（REST、MQTT、FTP 等），封装协议转换与数据适配逻辑；
  • 业务层：核心调度、路径规划、状态管理、异常处理等服务；
  • 监控层：引入 SkyWalking、Prometheus 等实现可观测性监控；
  • 数据层：独立数据库 + 实时缓存（Redis）+ 历史数据归档（HDFS + Hive）；

3.2 典型集成场景与解决方案

场景一：与港口 TOS 系统集成

  • 问题：TOS 系统以 FTP 推送 CSV 文件方式传递任务信息；
  • 方案：开发 FTP 文件监听器 + 文件解析器模块，每次监听到新文件自动触发任务解析并入库，支持格式变化配置。

场景二：与 AI 识别平台集成

  • 问题：AI 平台通过 Kafka 推送 JSON 结构的识别事件；
  • 方案：搭建 Kafka 消费者集群，自动接收并路由至事件处理队列，采用 Schema Registry 统一事件格式定义。

场景三：与电池充电平台集成

  • 问题：平台采用私有协议 + WebSocket 通信；
  • 方案：封装 WebSocket 客户端模块，使用协议适配器转换为平台标准 JSON 消息结构，实现一致性通信。

场景四：与交通信号系统集成

  • 问题：交通灯控制系统使用 Modbus 串口通信；
  • 方案：通过中间网关采集 Modbus 数据，转为标准 REST API 提供给平台。

四、企业应用集成的关键设计要点

4.1 接口治理

  • 建立统一 API 管理平台（如 Kong、Apifox），集中管理接口文档、权限、调用频率、测试模拟；
  • 推行接口版本管理策略，保障历史兼容性；
  • 建立接口回调失败自动重试与告警机制，提升稳定性。

4.2 数据一致性控制

  • 针对异步通信场景，引入幂等机制与消息状态跟踪；
  • 对关键业务流程使用事务消息机制保障最终一致性；
  • 使用统一数据模型进行内部转化，避免多模型转换混乱。

4.3 安全性设计

  • 所有外部系统调用需经 API 网关，统一鉴权；
  • 采用 HTTPS、token 认证等方式确保数据传输安全；
  • 敏感数据进行加密存储和脱敏传输。

4.4 异常容错机制

  • 所有集成模块应具备异常自动告警与自动恢复能力；
  • 提供可视化监控页面展示系统对接状态、事件处理状态；
  • 引入熔断器机制（如 Sentinel），防止系统雪崩。

五、应用效果与架构评估

通过企业应用集成架构的引入，我们取得了显著效果：

  • 集成系统从原来的 8 套提升到 20+ 套，但维护人力减少 30%；
  • 系统平均响应延迟降低至原来的 40%；
  • 故障恢复时间缩短到原来的一半；
  • 新增子系统对接时间从原来的两周缩短为三天；
  • 对接成本大幅降低，接口复用率提升至 65%。

通过日志追踪与调用链分析，发现系统调用链路更清晰，链路深度控制在合理范围内（<10 层）。系统变更后更具弹性，部署更灵活，真正实现“低耦合、高内聚”的集成目标。

六、论文结论

本文结合港口无人驾驶云控平台建设实践，从架构、工具、治理、适配、性能、运维等多个维度详细阐述了企业应用集成技术在实际工程中的应用方式与演进路径。集成架构不是简单的接口对接，而是涉及架构思维、开发规范、安全机制与治理能力的系统性工程。

在多源异构、高实时性业务系统建设中，合理规划集成架构、规范接口管理、构建统一数据模型，是保障系统可持续演化与平稳运行的关键。

未来，随着集成需求的动态变化，平台还将逐步引入 Serverless、FaaS、边缘集成框架等新型集成架构形式，以应对更复杂、分布式、智能化的场景需求。

论高可靠性中软件容错技术的应用 ——以无人驾驶云控系统为例

摘要

随着自动驾驶技术的快速发展，无人驾驶系统对系统可靠性的要求不断提升。在复杂的物理环境与多变的网络条件下，系统必须具备对软硬件异常的快速感知与自愈能力，才能保证车辆调度、控制与监控功能的连续可用。软件容错技术作为构建高可靠系统的关键手段，已经被广泛应用于无人驾驶系统架构设计之中。本文结合笔者参与的港口无人驾驶云控平台项目，深入分析了分布式架构下的软件容错机制，包括冗余部署、故障检测、熔断降级、数据副本、事务补偿、限流隔离等关键手段，探讨其在实际应用中的技术实现与效果评估，并总结在高可靠系统构建中的经验与注意事项。

一、项目背景

自2023年起，笔者所在公司承担多个港口无人驾驶运输系统建设任务，负责调度平台（云控平台）的软件架构设计与交付。该平台需管理数百台无人驾驶运输车，涵盖任务下发、路径规划、状态回传、实时监控、故障预警、应急处置等核心模块，并与港口TOS、能源系统、安全平台等多个子系统联动协作。

系统需在7×24小时高并发场景下保持高可用，同时面临如下挑战：

  • 港口环境复杂，网络波动频繁；
  • 无人车实时反馈信息要求极高；
  • 任一系统模块故障可能导致整体服务瘫痪；
  • 各系统间数据高度依赖，需保障一致性。

为保障系统高可用性，我们从架构设计之初便大量引入软件容错机制，并持续优化系统稳定性与恢复能力。

二、软件容错的基本概念与分类

2.1 软件容错定义

软件容错是指通过在软件层面设计检测、隔离、恢复等机制，保证系统在出现部分错误或组件失效时，仍能维持核心功能正常运行的能力。

其目标并非完全消除错误，而是“容忍错误”，即允许系统在出错条件下仍能提供受控的、可恢复的服务。

2.2 容错类型划分

类型 描述
冗余容错 通过部署多副本（服务、节点、容器等）来提高可用性
数据容错 通过多数据副本、快照、补偿机制保证数据正确
流程容错 任务失败自动重试、替代流程、回滚机制等
接口容错 网络不稳定情况下的超时处理、重连、降级方案
资源容错 资源耗尽时的限流、排队、熔断措施

三、无人驾驶云控平台中的容错实践

3.1 整体容错架构设计

系统采用微服务架构，所有服务通过 Kubernetes 编排，通信采用 HTTP/gRPC + Kafka + MQTT 等多种方式，容错设计从以下几个方面展开：

1. 服务高可用部署

  • 所有核心服务采用多实例部署；
  • 使用 K8s Deployment 保证服务 Pod 自动重启与拉起；
  • 通过 HPA（Horizontal Pod Autoscaler）根据负载动态扩缩容；
  • 使用 Nginx + Keepalived 构建双活入口网关。

2. 网络不稳定容错

  • MQTT 通信客户端采用断线重连机制 + QoS 保障数据不丢失；
  • gRPC 客户端统一封装重试逻辑，配置指数退避重连策略；
  • 对所有外部接口请求设置合理超时与熔断参数。

3. 调度模块任务失败容错

  • 每次任务下发记录任务日志及当前状态；
  • 若车辆 10 秒内无 ACK，自动重发最多 3 次；
  • 若连续失败，进入人工干预队列，并通知值班调度员。

4. 状态上报容错机制

  • 车辆状态通过 MQTT 实时上报；
  • 若上报丢失，平台通过 Kafka 消息日志进行补录；
  • 同步状态写入 Redis（实时）+ PostgreSQL（持久），防止单一数据丢失。

5. 跨服务事务补偿机制

  • 采用分布式事务框架（如 Seata）管理任务状态与调度；
  • 在任务中断时，平台可识别未完成部分并发起补偿流程；
  • 所有补偿流程写入审计日志，支持人工追踪处理。

6. 数据一致性容错

  • 所有关键数据写入 Kafka 落盘副本；
  • 使用 Debezium + Kafka Connect 实现数据库 Binlog 监听，异常时可快速回滚或重放操作；
  • 定时执行数据校验脚本，自动比对 Redis 与 DB 的状态差异。

四、核心容错技术剖析与实践细节

4.1 熔断与降级机制

采用 Sentinel 实现服务熔断控制：

  • 限定服务并发量，避免高并发雪崩；
  • 配置熔断规则（RT 超过 1s 且错误率 >20% 熔断）；
  • 熔断后调用降级服务（返回缓存数据或提示稍后重试）；
  • 支持控制台动态调整熔断策略。

4.2 自动重试策略

  • MQ 消息失败自动重试 3 次（间隔指数退避），失败写入死信队列；
  • 外部接口调用失败后封装重试策略，防止阻塞主业务流程；
  • 所有重试记录写入数据库，便于排查。

4.3 日志与监控容错

  • 使用 ELK + SkyWalking 构建分布式日志系统；
  • 故障时通过 Prometheus+Grafana 报警，钉钉告警机器人自动通知；
  • 所有模块暴露 /health 检查接口，定时健康检查与自动恢复。

五、容错效果评估与改进成效

通过引入上述容错机制，系统在上线后显著提升了稳定性与抗故障能力，表现如下：

指标 容错前 容错后
平均日故障次数 6 次 < 1 次
系统恢复时间（MTTR） 15 分钟 3 分钟
平均可用率 99.2% 99.95%
错误定位时间 10 分钟以上 1 分钟内

同时，系统在应对如下突发场景中表现良好：

  • 某次 Kafka Broker 节点崩溃，消息未丢失，平台自动恢复；
  • 部分 MQTT 网关网络异常，客户端重连机制保障通信不中断；
  • PostgreSQL 单点故障时，系统快速切换至只读模式，任务照常调度，后台同步修复。

六、经验总结与发展方向

6.1 架构经验总结

  • 容错机制应“内建”于系统，而非事后补丁；
  • 各类故障都应通过“可预期设计”进行应对，如：网络抖动、数据冲突、接口超时等；
  • 所有容错操作必须具备可观测性，方便定位与追踪；
  • 自动恢复机制应当具备“幂等性”与“失败隔离”能力。

6.2 后续发展方向

  • 引入 AI 异常检测模型，进行日志异常识别与故障预测；
  • 基于状态机建模系统业务流程，实现更加精细的状态恢复逻辑；
  • 结合边缘容器技术，实现本地容错与中心云联合保障机制；
  • 建立公司级容错能力度量标准，用以评估系统鲁棒性。

七、论文结论

在无人驾驶系统这样高度复杂、实时性要求极高的场景中，单纯依赖硬件冗余与网络优化是远远不够的。通过系统化地构建软件容错机制，能够显著提升系统的可用性与容灾能力。

本文围绕笔者参与的云控平台建设过程，介绍了多种容错手段及其在实际项目中的技术实现方式。未来，容错设计将继续朝着自动化、智能化、自适应方向发展，为无人驾驶产业提供更加坚实的软件支撑。
